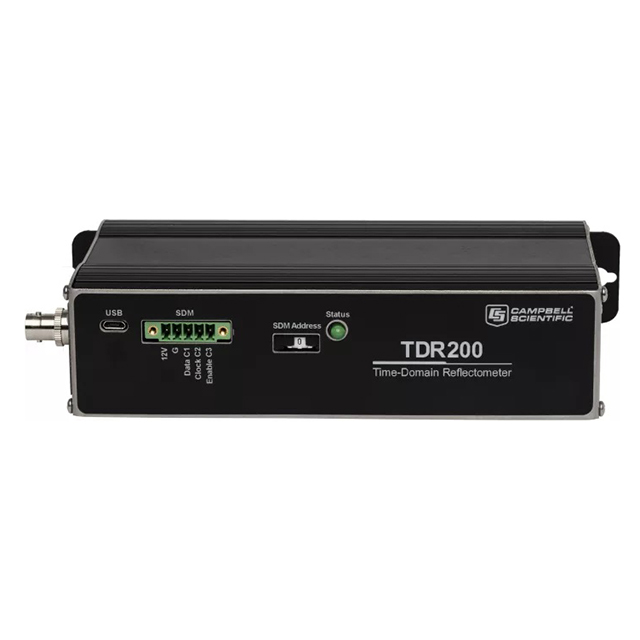

美國Campbell TDR200 時域反射計

更新時間:2025-03-13

瀏覽量:2560

品牌：美國Campbell
型號：TDR200
描述：TDR200 時域反射計是 Campbell Scientific 時域反射計（TDR）系統的核心。TDR 系統可準確測定土壤體積含水量、土壤體電導率、巖體變形或用戶特定的時域測量。一臺 Camp...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

美國Campbell TDR200 時域反射計描述：

數據表  用戶手冊

TDR200 時域反射計是 Campbell Scientific 時域反射計（TDR）系統的核心。TDR 系統可準確測定土壤體積含水量、土壤體電導率、巖體變形或用戶特定的時域測量。一臺 Campbell Scientific 數據記錄儀可以控制多臺 TDR200 反射儀。

TDR200 產生一個短上升時間的電磁脈沖，該脈沖被施加到一個同軸系統上，該系統包括一個用于土壤水分測量的 TDR 探頭。然后，反射計對生成的反射波形進行采樣和數字化，以便進行分析或存儲。

經過的行程時間和脈沖反射幅度包含板載處理器使用的信息，用于快速準確地確定土壤體積含水量、土壤體電導率、巖體變形或用戶特定的時域測量。

數據記錄器收集 250 點波形并在大約 2 秒內對其進行分析。每個波形最多可以有 10,112 個數據點，用于監測巖體變形或邊坡穩定性中使用的長電纜長度。噪聲過濾和平均功能可在嘈雜環境中進行精確測量。

基于 TDR200 的完整系統包括 TDR200、SDM8X50 多路復用器、數據記錄器、電源、外殼和探頭。PC-TDR 版本 3 軟件支持 TDR200 和傳感器設置、故障排除和程序生成。

優點和特點

低功耗（TDR100 功率的一半）

強大的

高靈敏度

高分辨率

低噪音

波形過濾

波形分析算法

向后兼容 TDR100 系統（僅限 CRBasic 數據記錄器）

60 Hz 頻率抑制

產品規格

測量	多孔介質（如土壤）的體積含水量（VWC）、土壤電導率（EC）、巖體變形
脈沖發生器輸出	250 mV 至 50 Ω
輸出阻抗	50 Ω ±1%
組合脈沖發生器和采樣電路的時間響應	≤ 85 ps
脈沖發生器像差	±16%（前 1 ns 內） ±1%（1 ns 后）
脈沖長度	25.5 微秒
波形平均	1 至 128
工作溫度范圍	-40° 至 +85°C
電源	非穩壓 12 Vdc （9.6 至 16 Vdc）最大 150 mA，USB 供電（5 Vdc）
所需設備	測量系統
尺寸	21.6 x 5.1 x 10.7 厘米（8.5 x 2.0 x 4.2 英寸）
重量	0.79 千克（1.75 磅）

波形采樣
-注意-	在所選長度上提供 20 至 10112 個波形值距離為 V_p =1 的時間是單向旅行。
范圍	0 至 3800 m（距離） 0 至 27.75 μs（時間）
分辨率	1.35 mm （距離） < 4.4 ps（時間）
