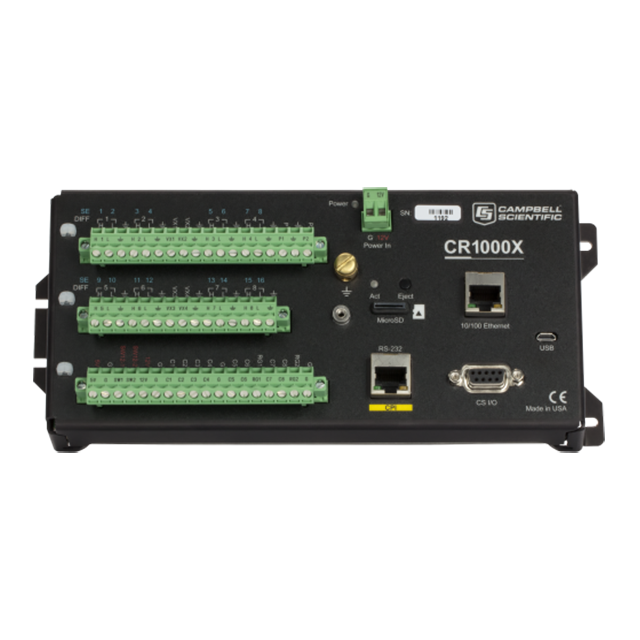

美國Campbell CR1000X 測量控制數據采集器（已停產）

更新時間:2025-03-13

瀏覽量:6342

品牌：美國Campbell
型號：CR1000X
描述：CR1000X 在測量和控制方面能滿足廣泛的需求。CR1000X的可靠性和堅固程度保證了它可以應用于：氣象站、中尺度氣象網、風廓線、空氣質量監測、水文系統、水質監測、水文氣象站等領域。...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

美國Campbell CR1000X 測量控制數據采集器描述：

用戶手冊 入門指南

CR1000X 在測量和控制方面能滿足廣泛的需求。CR1000X的可靠性和堅固程度保證了它可以應用于：氣象站、中尺度氣象網、風廓線、空氣質量監測、水文系統、水質監測、水文氣象站等領域。

CR1000X現已停產，即將替換為：CR1000Xe數據采集器。

CR1000Xe 測量和控制數據記錄器與 CR1000X 有何不同？

CR1000X同時具備低功耗的優勢，體現在傳感器測量、直接/遠程通訊連接、數據分析、外部設備控制、數據和程序存儲等方面。CR1000X采用密封裝置屏蔽射頻干擾，具備精密時鐘、類BASIC編程語言、數據處理和分析等功能。

CR1000X是一款低功率的設備，用于傳感器測量、直接/遠程通訊連接、數據分析、外部設備控制、數據和程序的存儲，采用密封裝置屏蔽射頻干擾，金屬不銹鋼外殼。精密時鐘，支持Campbell Scientific 數據采集器通用的類BASIC編程語言—具備數據處理和分析功能。CR1000X 接線面板上有兩個開關12 V 端子, 16 個模擬測量端子，端子可拆卸。

美國Campbell CR1000X 測量控制數據采集器優勢與特點：

極端環境下工作，標準工作溫度范圍-40° ~ +70°C ，擴展工作溫度范圍-55° ~ +85°C

電腦USB端口直連

具備快速模擬測量功能(300+ Hz)

24位A/D轉換，高精度模擬測量

兩個非隔離電流輸入通道，可接入0~20 mA 或 4~20 mA 信號

CPI 端口可連接高速傳感器和分布式模塊 (CDM)

一體式以太網接口

支持 microSD 存儲卡，擴展內存

支持 SDI-12, RS-232, RS-485

支持完整的 PakBus 協議

含WEB網頁固件，可通過網頁瀏覽器直接連接

美國Campbell CR1000X 測量控制數據采集器規格：

工作溫度范圍	? -40° 至 +70°C（標準） ? -55° 至 +85°C（擴展） ? 非冷凝環境
最大掃描速率	1000赫茲
案例材料	陽極氧化鋁
模擬輸入	16 個單端或 8 個差分（單獨配置）。兩個模擬輸入本身可以測量 4 至 20 mA 或 0 至 20 mA。四個模擬輸入可以提供脈沖/數字輸入/輸出功能。
脈沖計數器	10（P1 至 P2 和 C1 至 C8）
電壓勵磁端子	4（VX1 至 VX4）
最大源/灌電流	? ±40 mA（電壓激勵） ? 50 mA（開關調節）
通訊端口	? 以太網 ? USB 微型 B ? CS輸入/輸出 ? RS-232 ? RS-422 ? 消費物價指數 ? RS-485
數據存儲端口	微型SD卡
開關 12 伏	2個終端
數字輸入輸出	8 個端子（C1 至 C8）可配置為數字輸入和輸出。包括狀態高/低、脈寬調制、外部中斷、邊沿定時、開關閉合脈沖計數、高頻脈沖計數、UART、RS-232、RS-485、SDM、SDI-12、I2C 和 SPI 功能。對于某些功能，端子可成對配置為 5 V 或 3.3 V 邏輯。
輸入限制	±5伏
模擬電壓精度	? 精度規格不包括傳感器或測量噪聲。 ? ±（測量值的 0.04% + 偏移量）在 0° 至 40°C ? ±（測量值的 0.06% + 偏移量）在 -40° 至 +70°C 時 ? ±（測量值的 0.08% + 偏移量）在 -55° 至 +85°C（擴展溫度范圍）
模數轉換器	24 位
電源要求	10 至 18 Vdc 輸入
實時時鐘精度	±3 分鐘。每年（可選 GPS 校正至 ±10 μs）
互聯網協議	以太網、PPP、RNDIS、ICMP/Ping、自動 IP (APIPA)、IPv4、IPv6、UDP、TCP、TLS (v1.2)、DNS、DHCP、SLAAC、Telnet、HTTP(S)、SFTP、FTP(S) ), POP3/TLS, NTP, SMTP/TLS, SNMPv3, CS I/O IP, MQTT
通信協議	CPI、PakBus、SDM、SDI-12、Modbus、TCP、DNP3、UDP、NTCIP、NMEA 0183、I2C、SPI 等
用于 CPU 使用和最終存儲的電池供電 SRAM	4MB
數據存儲	4 MB SRAM + 72 MB 閃存（使用可移動 microSD 閃存卡可將存儲擴展至 16 GB。）
空閑電流消耗，平均	< 1 毫安（@ 12 伏直流電）
有源電流消耗，平均	? 1 mA（1 Hz 掃描 @ 12 Vdc） ? 55 mA（20 Hz 掃描 @ 12 Vdc）
尺寸	23.8 x 10.1 x 6.2 厘米（9.4 x 4.0 x 2.4 英寸）電纜和引線需要額外的間隙。
重量	0.86 千克（1.9 磅）
