IHF02熱通量傳感器

更新時間:2025-03-13

瀏覽量:1791

品牌：Hukseflux
型號：IHF02
描述：IHF02 靈敏工業熱通量傳感器測量熱通量和溫度，通常用于工業高溫環境。該儀器防水、耐高壓且堅固。IHF02 的靈敏度是 IHF01 的 25 倍，使其適合在相對較低的熱通量水平下使用。它取代了 HF...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

IHF02熱通量傳感器概述：

用戶手冊 說明書

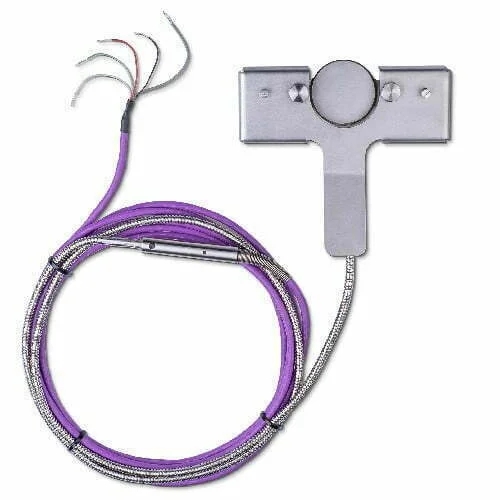

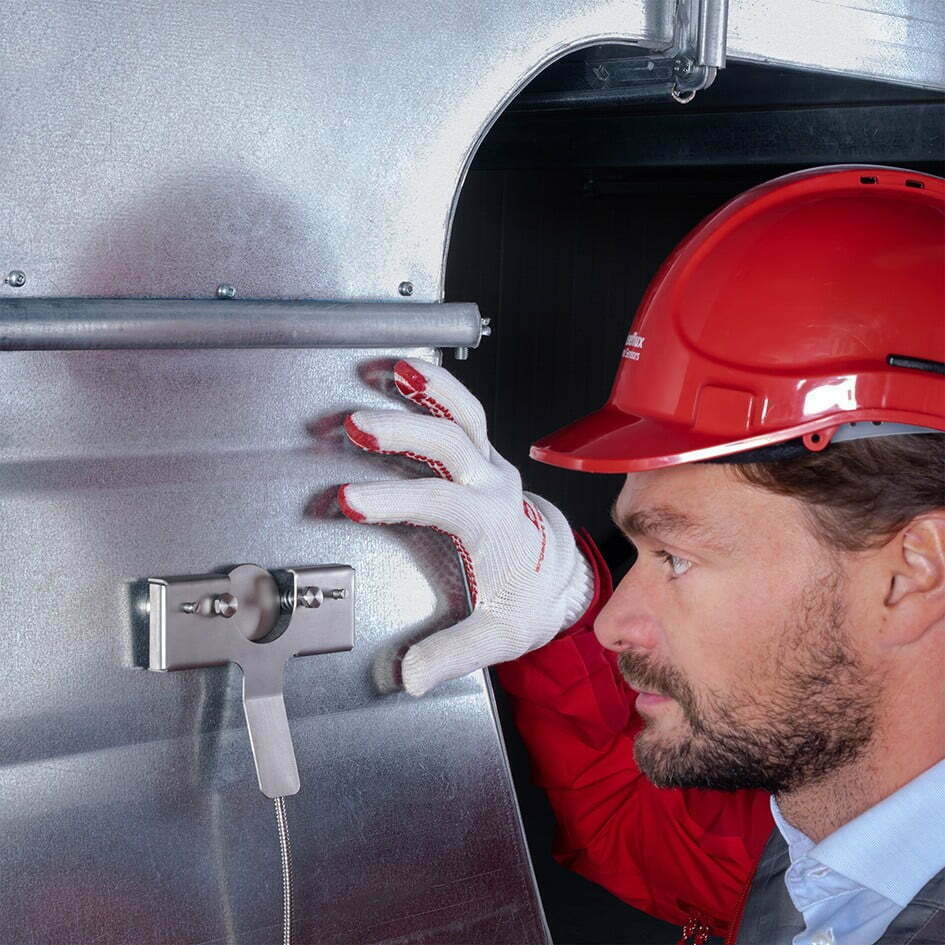

IHF02 測量熔爐、鍋爐、流化床、蒸餾塔和烤箱等工業設備的熱通量和表面溫度。IHF02 內部的傳感器、熱電堆和 K 型熱電偶由完全密封的不銹鋼主體保護。適合一處長期使用，也適合多處勘測。IHF02 測量通過安裝它的物體的熱通量（以 W/m2 為單位）以及以 °C 為單位的溫度。提供可選的磁鐵框架，以便輕松安裝在磁性表面上。

IHF02 的靈敏度是 IHF01 的 25 倍，因此，在輸出電壓測量精度相同的情況下，它可用于測量低得多的熱通量水平。當配備可選的磁鐵框架和可選的黑色涂層時，IHF02 可替代 HF01 型高溫熱通量傳感器。靠近傳感器的電纜部分是帶有互鎖螺旋不銹鋼鎧裝的特殊高溫金屬護套電纜。傳感器以及高溫電纜和鎧裝可承受高達 900 °C 的溫度。如果使用可選的黑色涂層，溫度范圍會降至 650 °C。磁鐵架可在高達 500 °C 的溫度下使用。低溫延長電纜有一層聚四氟乙烯類塑料護套。

使用 IHF02 很簡單。它可以直接連接到常用的數據記錄系統。熱通量（以 W/m2 為單位）是通過將 IHF02 輸出（一個小電壓）除以靈敏度來計算的。靈敏度隨 IHF02 在其產品證書上提供。溫度傳感器是傳統的 K 型熱電偶。IHF02 配備重型電纜和全不銹鋼外殼，可防止水分滲入傳感器，經證明非常可靠。它經得起長期的戶外安裝。

IHF02 更加適用于相對測量，即監測相對于某個參考時間點的趨勢或將一個位置的熱通量與另一位置的熱通量進行比較。如果用戶想要使用 IHF02 執行準確的絕對測量，而不是相對測量，則用戶必須自己進行不確定性評估和系統誤差校正。

IHF02 校準可追溯到國際標準。工廠校準方法遵循 ASTM C1130-17 的推薦做法。IHF02 在室溫下校準，安裝在金屬散熱器上。

IHF02熱通量傳感器獨特的特性和優勢：

1、高靈敏度

2、穩健性

3、適合在高溫下使用

4、IP防護等級：IP67

5、與傳感器主體電絕緣的信號線

IHF02熱通量傳感器建議用途：

工業裝置中熱通量和表面溫度的趨勢監測和比較測量，例如鋁電解槽的外殼。

IHF02熱通量傳感器應用領域：

工業監測和控制/熱通量和傳熱測量

IHF02熱通量傳感器規格：

被測量	熱通量，溫度
測量范圍	（-100 至 100）x 103 W/m2
靈敏度（標稱）	250 x 10?? V/(W/m2)
熱通量傳感器	熱電堆
校準溯源性	到 SI 單位
溫度感應器	K型熱電偶
推薦的傳感器數量	每個測量位置 2 個
額定工作溫度范圍	:
傳感器及高溫電纜	-30 至 +900 °C
可選黑色涂層	-30 至 +650 °C
可選磁鐵架	-30 至 +500 °C
IP防護等級	IP67
標準電纜長度	:
高溫電纜	1 米（見選項）
低溫延長線	3 m（見選項）
訂購代碼	IHF02 – 高溫電纜長度（米） – 低溫延長電纜長度（米）
選項	?磁鐵架 ?黑色涂層 ?更長的電纜 ?EC 型式檢驗證書 (ATEX) II 2 G EEx d IIC T6 ?IHF02 電纜端的連接器 ?低溫延長電纜，帶 2 個連接器，匹配電纜連接器和底盤連接器 ?底盤連接器，帶內部布線（布線顏色代碼與電纜顏色代碼相同）
