FHF05SC系列自校準箔式熱通量傳感器

更新時間:2025-03-13

瀏覽量:2291

品牌：Hukseflux
型號：FHF05SC
描述：FHF05SC 系列來自熱通量測量市場帶領者的下一代傳感器，是我們標準型號 FHF05 熱通量傳感器和加熱器的組合。加熱器允許您在使用過程中執行自檢、驗證傳感器的功能和穩定性，而無需卸下傳感器。FHF...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

FHF05SC系列自校準箔式熱通量傳感器描述：

用戶手冊 FHF04SC用戶手冊 說明書

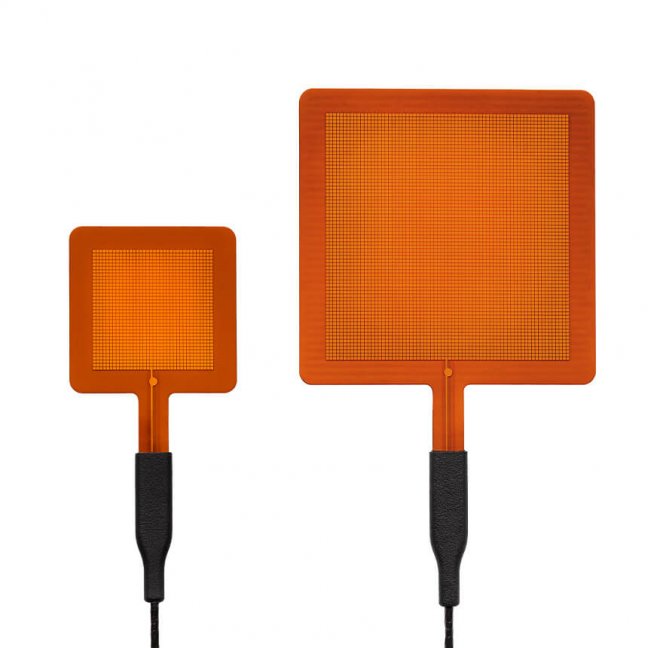

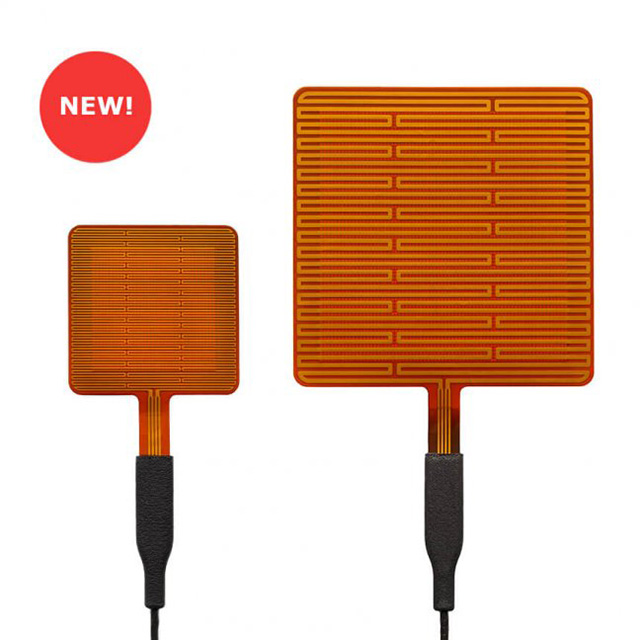

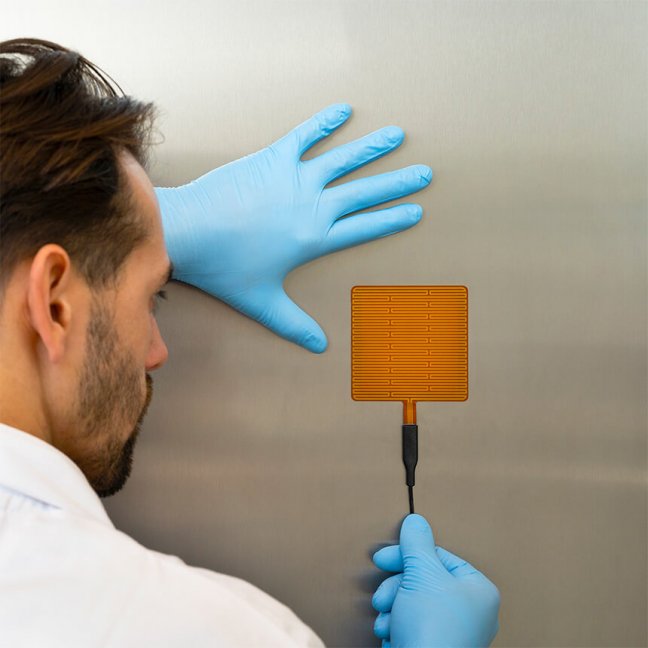

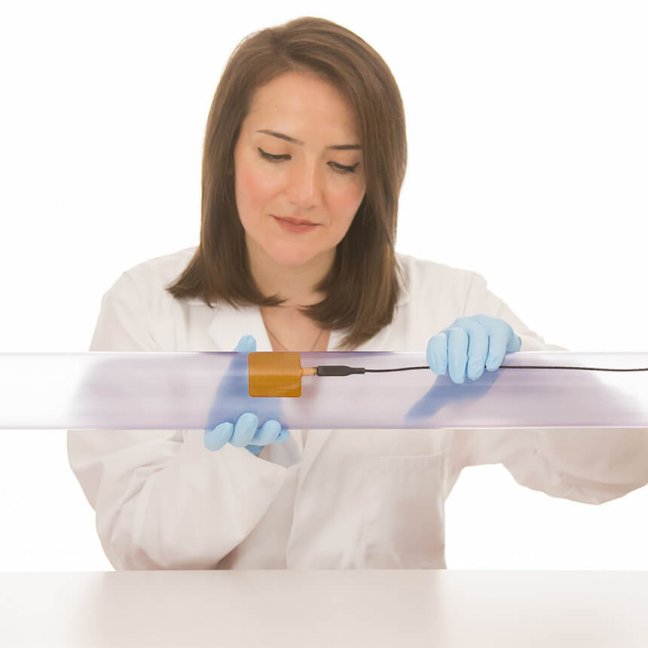

兩個帶散熱片和加熱器的自校準箔片熱通量傳感器

FHF05SC 系列是與加熱器結合使用的通用熱通量測量傳感器。當需要特殊的質量保證和長期熱通量測量時使用它。它纖薄、靈活且用途廣泛。FHF05SC 系列以 W/m2 為單位測量通過其所包含或安裝在其上的物體的熱通量。內部的傳感器是熱電堆。該熱電堆測量 FHF05SC 柔性主體的溫差。還集成了 T 型熱電偶以提供溫度測量。熱電堆和熱電偶是無源傳感器；他們不需要電源。

多個小型導熱器形成覆蓋傳感器的導電層，有助于降低測量對熱導率的依賴性。FHF05SC 系列采用集成吊具，靈敏度不受其環境影響。許多競爭傳感器沒有散熱片。傳感器周圍的被動保護區減少了邊緣效應，也用于安裝。

FHF05SC系列獨特的特點和好處：

1、自檢加熱器

2、靈活（彎曲半徑 ≥ 15 x 10?3 m）

3、低熱阻

4、寬溫度范圍

5、快速響應時間

6、一體式 T 型熱電偶

7、堅固性，包括密封連接塊，可用作應力消除

8、IP防護等級：IP67（戶外應用必備）

9、集成熱擴散器以降低導熱系數依賴性

FHF05SC系列注意事項：

使用 FHF05SC 系列很容易。對于熱通量測量，它可以直接連接到常用的數據記錄系統。以 W/m2 為單位的熱通量是通過將傳感器輸出（一個小電壓）除以靈敏度來計算的。

FHF05SC 系列在其產品證書上提供靈敏度。當在與校準參考條件不同的條件下使用時，FHF05SC 系列對熱通量的靈敏度可能與其證書上說明的不同。有關建議的解決方案，請參閱用戶手冊。

在進行溫度測量之前，請確保您的數據采集接受 T 型熱電偶。

測量熱通量時，用戶不妨定期檢查其傳感器性能。在使用過程中，啟動薄膜加熱器進行自檢。

熱通量傳感器對自檢的響應導致對傳感器性能的驗證。還隱含地測試了電纜連接、數據采集、傳感器與其環境的熱連接和數據處理。熱通量傳感器通常會安裝很長時間。使用自測試，用戶不再需要將傳感器帶到實驗室來驗證其穩定性能。在實驗室環境中，您甚至可以使用金屬散熱器進行正式校準。加熱器具有良好表征和可追蹤的表面積和電阻。

事實證明，FHF05SC 系列配備可用作應力消除裝置的連接塊和兩側的盆狀保護蓋以防止水分滲入，因此非常堅固和穩定。

FHF05SC系列校準溯源至國際標準。工廠校準方法遵循 ASTM C1130 – 21 的推薦做法。

FHF05SC系列數據采集與控制要求：

1、對于熱通量：一毫伏測量

2、對于加熱器電壓：一次電壓測量

3、可選，對于加熱器電流：電阻上的一次電流測量或電壓測量

4、用于打開和關閉加熱器電流：一個標稱輸出為 12 VDC 的繼電器

FHF05SC系列規格：

被測量	熱通量，溫度
帶護罩的外部尺寸	(50 x 50, 85 x 85) x 10?3 米
測量范圍	(-10 至 +10) x 103 W/m2
靈敏度（標稱）	：
FHF05SC-50X50	13 x 10?? 伏/（瓦/平方米）
FHF05SC-85X85	50 x 10?? 伏/(瓦/平方米)
溫度感應器	T 型熱電偶，IEC 60584-1:2013 2 類*
散熱片	包括
額定彎曲半徑	≥ 15 x 10?3 米
電纜額定負載	≤ 1.6 公斤
傳感器熱阻	24 x 10?? K/(W/m2)
傳感器厚度	0.7 x 10?3 米
校準不確定度	± 5 % (k = 2)
額定溫度范圍 —— 連續使用	-40 至 +120 °C**
額定溫度范圍 —— 短間隔	-160 至 +150 °C**
IP防護等級	IP67
標準線長	2米
FHF05SC-50X50	120Ω（標稱）
FHF05SC-85X85	40Ω（標稱）
加熱器電源	12 伏直流電
選項	?5 或 10 m 電纜長度，單獨的電纜，BLK 黑色貼紙，GLD 金色貼紙。 ?溫度測量不確定度：以攝氏度為單位的值的 5%。有關詳細信息，請參閱用戶手冊。 ?額定工作條件：120 ?C 連續使用，150 ?C 短時間間隔；使用到-80 ?C 是可能的。 ?傳感器不適合連續暴露在水中。 ?電纜長度為 5 或 10 米。 ?2、5 或 10 米長的單獨電纜。 ?LI19 手持讀出裝置/數據記錄器注意：LI19 僅測量熱通量，不測量溫度，不支持自檢功能。 ?BLK 黑色貼紙（用于測量輻射和對流熱通量）。 ?GLD 金色貼紙（僅用于測量對流熱通量）。 ?BLK – GLD 貼紙系列也可以訂購，在工廠預貼。
