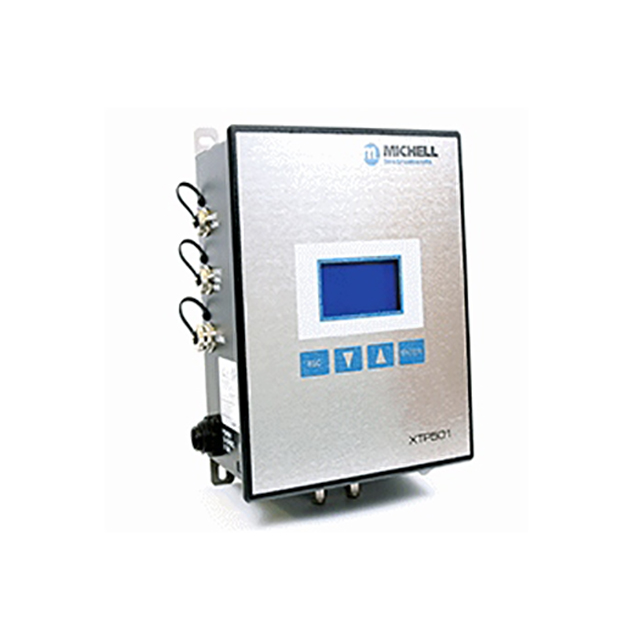

Michell XTP501 熱順磁氧分析儀 PST/Michell

更新時間:2025-03-13

瀏覽量:1802

品牌：PST/Michell
型號：XTP501
描述：一種輕便氧分析儀或變送器，用于安全區域中經濟有效的質量控制，如監測氧氣純度。XTP501采用Michell久經考驗的熱順磁氧傳感技術，沒有可更換的易耗件，維護需要小，使用成本低。...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

Michell XTP501 熱順磁氧分析儀描述：

用戶手冊  數據表

非消耗型堅固的順磁傳感器

特點

緊湊，輕便，易于安裝

直觀的用戶界面

堅固的 IP55 外殼

維護小，使用成本低

測量范圍從 0 - 1% 高達 0 - 25% O2?以及 20/80/90-100% O2

精度優于滿刻度的 ±1%

2 個 4–20 mA 輸出和基于RS485協議MODBUS RTU作為標準

一種輕便氧分析儀或變送器，用于安全區域中經濟有效的質量控制，如監測氧氣純度。XTP501采用Michell久經考驗的熱順磁氧傳感技術，沒有可更換的易耗件，維護需要小，使用成本低。

規格

性能
測量技術	熱磁氧傳感器
測量氣體	氧氣 (O2)
背景氣體	分析儀在過程的背景氣體中校準，標準背景氣體包括氮氣，二氧化碳，甲烷，氫氣，氦氣和沼氣
氣體要求	帶 <3μm 顆粒物的非冷凝樣氣
量程	分析儀校準至客戶要求的量程，可選: 0–0.5% 高至 0-50% 和 20, 80 或 90–100%
顯示分辨率	0.01% 0.1% 用于抑零量程
顯示類型	背光 LCD (非 501-GP2 型號)
固有誤差 (精度)	< 量程的 ±1% 或 ±0.02% O2, 取其中較大值 < ±0.2% O2 或量程的 1% , 取其中較大值 (對于抑零量程 20/80/90 至 100%)
高速響應(HSR) 的反應時間 (T90)	< 15 s
重復性	量程的 ±0.2% 或 0.02% O2, 取其中較大值
線性	量程的 ±0.5% 或 0.05% O2, 取其中較大值
零點穩定性	每個月量程的 ±0.25%
量程穩定性	每個月量程的 ±0.25%
樣氣流速	100 - 500 ml/min (0.2 - 1.27 scfh)
樣氣流效應 (校準@ 300 ml/min)	規定范圍內的流量 < 量程的 1%
樣氣壓力	0.75 - 2 Bar A (必須在與樣氣一樣的壓力下校準裝置)
樣氣溫度	5 和 55°C間的恒定溫度
樣氣腔室溫度	+50°C
電氣參數
模擬輸入	1 個電流輸入用于外部傳感器 (可以在屏幕顯示) 1 個電流輸入作為過程條件的有源補償
模擬輸出	2 個 4-20 mA 輸出 ( 24V 勵磁電壓供電)
輸出范圍	首要范圍設置為儀器的校準范圍，第二個為用戶可選
報警	2 個單極轉換繼電器用于濃度 (250 V, 5 A max)
數據記錄	數字通信可以在外部設備上記錄來自分析儀的輸出
數字通信	MODBUS RTU 基于 RS485 協議
電源	24 V DC, 1.5 A 最大
工作條件
環境溫度	+5 - +40°C
機械參數
預熱時間	< 25 分鐘 (@ 20°C 環境溫度)
穩定時間	5 分鐘
接液材質	316 不銹鋼，硼硅酸鹽玻璃, 鉑 (以及O型圈)
尺寸 (w x d x h)	260 x 180 x 128mm
重量	約 3kg
O型圈材質	氟橡膠（Viton ）
氣體連接	1/8” 隔板標準
防護等級	IP55
