更新時間:2025-03-13
瀏覽量:2136
產品介紹
產品手冊 數據表

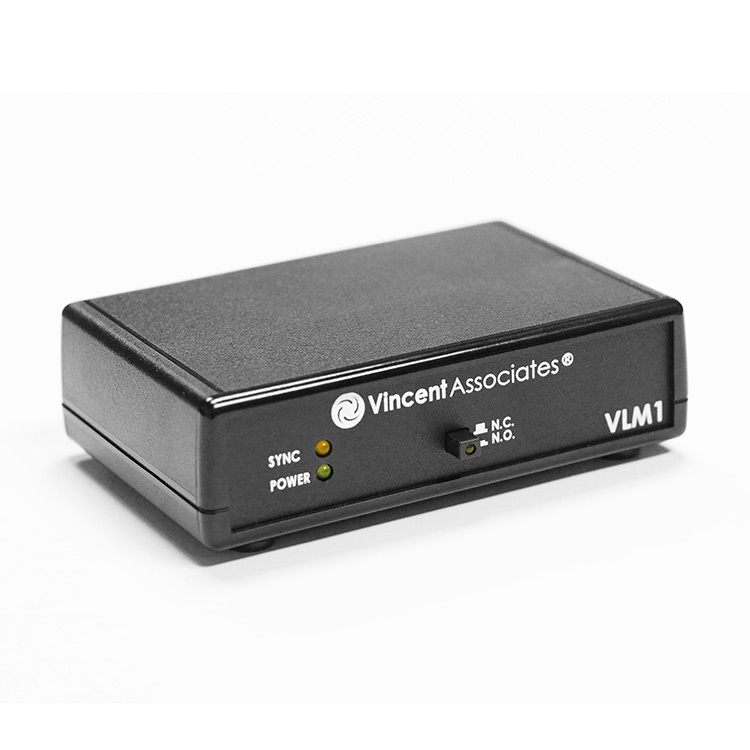

Uniblitz FS 系列快門不需要驅動程序即可操作（只需 +5V 打開和 0V 關閉），因此對于需要通過 TTL 信號或 USB 接口遠程操作快門的應用，可以使用 VLM1 接口模塊。該設備還提供可選的電子同步接口以及 SYNC 輸出 BNC。此外，該設備可以使用 USB 接口進行操作，該接口將使用計算機的電源來操作 VLM1 和連接的快門。
產品規格
| 電源要求 | USB/電源輸入：+5VDC 0.5A 最小 （+5VDC 1A 適配器提供） |
| 連接到計算機的 USB 端口時，會提供一根 USB 接口電纜，用于供電和數據。當不使用計算機的 USB 端口時，此電纜也可以連接到 +5VDC 電源適配器（隨附）。 | |
| 脈沖輸入 （BNC） | 輸入可用于通過 +5V TTL 信號控制快門 - 脈沖寬度決定曝光時間。 |
| 高電平有效或低電平有效，可通過內部跳線進行選擇。（默認 – 低電平有效） | |
| SYNC 輸出 （BNC） | 可用于同步輸出的輸出。 |
| 高電平有效或低電平有效輸出可通過內部跳線進行選擇。（默認 – 高電平有效） | |
| 快門連接 | 一個 5 針可插拔彈簧端子互連器，用于百葉窗端接和與 VLM1 同步系統接口（電線顏色來自百葉窗。黃色、綠色和藍色在未安裝可選電子同步系統的快門上不可用。 |
|
引腳 1 – 快門 A（紅色） 引腳 2 – 快門 B（棕色） 引腳 3 – 同步系統 E（黃色） 引腳 4 – 同步系統返回 D（綠色） 引腳 5 – 同步系統 +5VDC F（藍色） |
|
| 常規 | 尺寸 （HWD）：1.39 x 4.50 x 3.69 英寸（35.3 x 114.3 x 93.5 毫米） |
| LED 指示燈：綠色 – 電源。黃色 – 同步系統激活（如果快門配備了電子同步系統） | |
| 開/關開關：按壓打開和按壓關閉操作。開關執行器內置綠色 LED，用于驅動器主動指示。 | |
| 符合 RoHS 標準 |

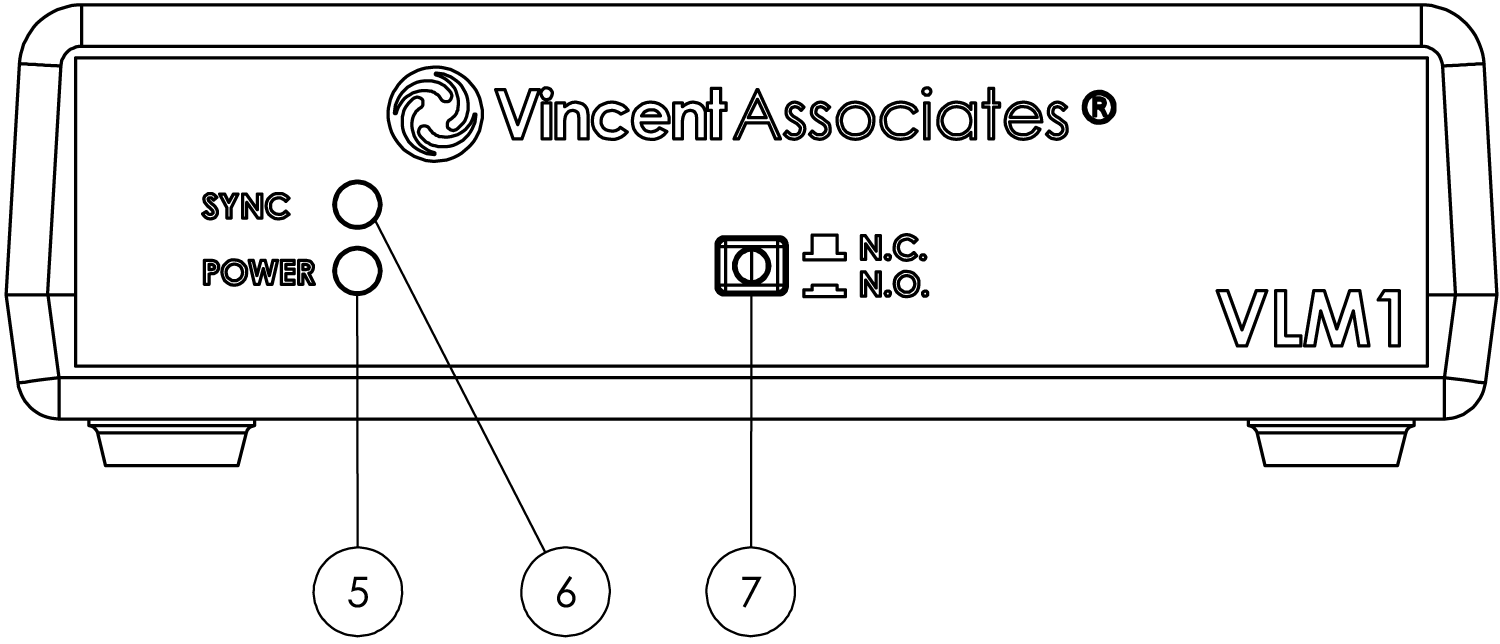

前面板布局
| 前面板 | |
| LED 電源指示燈 （5） | 指示模塊的電源狀態。 |
| LED 同步狀態指示燈 （6） | 指示模塊的電子同步狀態（如果安裝的快門配備了電子同步系統）。 |
| 手動快門開/關開關 （7） | 按下可打開，再次按下可關閉快門。按鈕上的綠色 LED 指示驅動器何時處于活動狀態。 |
后面板布局
| 后面板 | |
| USB/電源輸入 （1） | +5VDC 0.5A 最小（包括 USB5 +5VDC 1A 壁式適配器）。隨附一根 USB 接口電纜（USB A 2.0 到 USB Micro B）用于 USB5 電源，也可以連接到計算機以提供電源和數據。 |
| 脈沖輸入 BNC （2） | 通過 +5V TTL 信號進行快門控制 - 脈沖寬度決定曝光時間。高電平有效或低電平有效（默認）可通過內部跳線進行選擇。 |
| 同步輸出 BNC （3） | 用于配備電子同步系統的百葉窗。高電平有效或低電平有效（默認）可通過內部跳線進行選擇。 |
| 5 針可插拔彈簧端子 （4） | 用于快門終止和同步系統接口。FS 系列百葉窗的飛線可以直接連接到該端子（無需適配器）。 |
