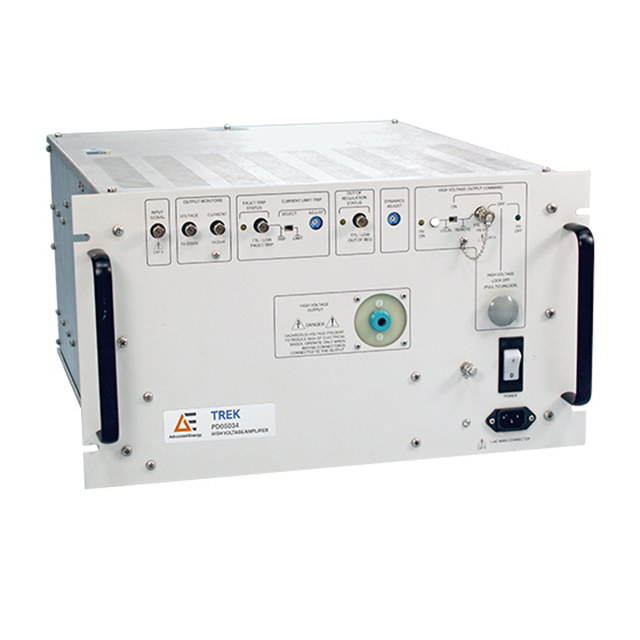

美國Trek PD05034 同相高壓功率放大器

更新時間:2025-03-13

瀏覽量:2292

品牌：美國Trek
型號：Trek PD05034
描述：Trek PD05034 高壓電源提供高轉換速率、擴展帶寬和低噪聲操作。它有一個四象限有源輸出級，可在整個輸出電壓范圍內將電流吸收或提供給電抗或電阻負載。這有助于您實現高電容、無功或各種其他負載所需的...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

美國Trek PD05034 同相高壓功率放大器描述：

數據表

Trek PD05034是一款直流穩定的高壓功率放大器，采用全固態設計，可實現高轉換速率、寬帶寬和低噪聲操作。四象限有源輸出級在整個輸出電壓范圍內向無功或電阻性負載吸收或提供電流。這種類型的輸出對于實現各種負載（如高電容性或無功負載）所需的精確輸出響應和高轉換速率至關重要。它被配置為非反相放大器。

Trek PD05034 高壓電源提供高轉換速率、擴展帶寬和低噪聲操作。它有一個四象限有源輸出級，可在整個輸出電壓范圍內將電流吸收或提供給電抗或電阻負載。這有助于您實現高電容、無功或各種其他負載所需的精確輸出響應和高轉換速率。

產品亮點

每臺設備均提供 NIST 可追溯校準證書

直流穩定，適用于可編程電源應用

本地和遠程高壓開/關功能

開關可選擇電流限制或跳閘

符合 CE 標準（僅限 230 VAC 裝置）

通過四象限輸出驅動電容負載

通過閉環系統實現高精度

通過短路保護保護設備

受益于免維護運行和固態設計

利用低輸出噪聲和精確輸出

產品應用

介質電荷材料特性

聚合物和陶瓷電暈充電

壓電驅動和控制

產品規格

輸出電壓范圍	0至±7.5 kV直流或峰值交流
輸出電流范圍	0至±50 mA DC，峰值電流能力為±160，持續60μs
輸入電壓范圍	0至±7.5 V DC或峰值AC
輸入阻抗	10 kΩ
輸出阻抗	47 kΩ
直流電壓增益	1000 V/V
直流電壓增益精度	優于滿量程的0.1%
直流失調電壓	小于±2V
輸出噪聲	小于5 Vrms
轉換率	大于1000 V/μs（典型值為10%至90%）
小信號帶寬	直流至大于75 kHz（-3dB）
大信號帶寬	直流至大于15kHz（3%失真）
尺寸	279 x 482 x 654 mm (11 x 19 x 25.75 in)
重量	24.9 kg (55 lb)
工作溫度	0 to 40°C (32 to 104°F)
相對濕度	達到85%，不凝結
輸出功率（W）	1200
最大輸出電流（A）	±0.05、±0.16
轉換速率（V/ms）	>1000000
輸出電流范圍（mA）	0 至 ±50
輸出電壓范圍（V）	0 至 ±7500
