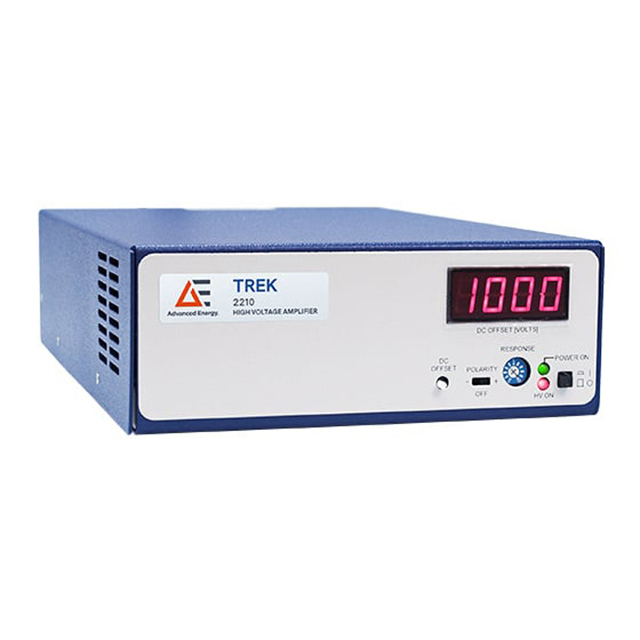

美國Trek 2200 高性價比電壓放大器

更新時間:2025-03-13

瀏覽量:2298

品牌：美國Trek
型號：Trek 2200
描述：Trek 2200 壓電驅動器和高壓放大器為壓電、光電、微機電系統 （MEMS）和許多其他應用提供可靠和高效的性能。所有放大器均具有四象限有源輸出，可在整個輸出電壓范圍內將電流吸收或提供給電抗或電阻...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

美國Trek 2200 高性價比電壓放大器描述：

數據表

Trek 2200系列提供三種高壓40W放大器型號。這些裝置以具有競爭力的價格提供高性能，具有直流穩定性、寬帶寬和良好調節/控制的交流輸出信號。它還具有全四象限AB級全固態輸出級、帶前面板計量的直流偏移調節和自動恢復停機功能，以保護輸出不被過載。該儀器在整個輸出電壓范圍內向無功或電阻性負載吸收或提供電流，使其成為實現無功負載所需的精確輸出響應和高轉換速率的理想選擇。

Trek 2200 壓電驅動器和高壓放大器為壓電、光電、微機電系統 （MEMS）和許多其他應用提供可靠和高效的性能。所有放大器均具有四象限有源輸出，可在整個輸出電壓范圍內將電流吸收或提供給電抗或電阻負載。這對于幫助您實現電抗負載所需的準確輸出響應和高轉換速率至關重要。Trek 2200高壓放大器適合用于航空航天、生物技術、國防、軍事、電力、研發、半導體和電子行業。

產品亮點

通過自動恢復關機功能防止輸出過大

由于輸出噪聲低，因此具有精確的輸出

利用廣泛的帶寬和 DC 穩定性

動態調整以優化各種負載參數的交流響應

兩年保修

使用前面板計量進行直流偏置調整

CE 標志

符合 RoHS 規范

經過 HALT 測試

產品應用

壓電驅動/控制

電光

微機電系統

研究

產品規格

	2205	2210	2220
輸出電壓范圍	0 to ±500 VDC or peak AC	0 to ±1 kVDC or peak AC	0 to ±2 kVDC or peak AC
輸出電流范圍	0至+40 mA直流或+80 mA峰值最小5毫秒	0至+20 mA DCOR+40 mA峰值最小5毫秒	0至±10 mA直流或+20 mA峰值最小5毫秒
輸入電壓范圍	0 to ±10 VDC or peak AC
輸入阻抗	10 kΩ, nominal
直流電壓增益	50 V/V	100 V/V	200 V/V
直流電壓增益精度	優于滿量程的0.5%
直流偏移電壓	小于1V
輸出噪聲	低于25 mV rms	低于30 mV RMS	低于50 mV rms
轉換率(10%到90%)	大于150 V/us	大于150 V/us	大于100 V/us
小信號帶寬(-3分貝)	直流至更大的100 kHz	直流電至大于100 kHz	直流電至大于50 kHz
大信號帶寬(-3分貝)	直流電至大于75 kHz	直流電至大于40 kHz	直流電至大于7.5 kHz
結算時間達到1%	0至500 V階躍小于30μs	0至1 kV階躍小于30μs	0至2 kV階躍小于50μs
內部電容	300 pF（高壓輸出）
自動功率限制	限制內部功耗，防止過熱
穩定性	隨時間漂移：小于300ppm/hr，非累積性溫度漂移：小于180 ppm/°C
尺寸	85 x 205 x 325 mm (3.3 x 8.1 x12.8 in)
重量	2 kg (4.4 lb)
最大輸出電流（A）	±0.08、±0.04、±0.02
轉換速率（V/ms）	>150000
輸出電流范圍（mA）	0 至 ±40
輸出電壓范圍（V）	0 至 ±2000
