更新時間:2025-03-13
瀏覽量:2235
產品介紹
用戶手冊 數據表

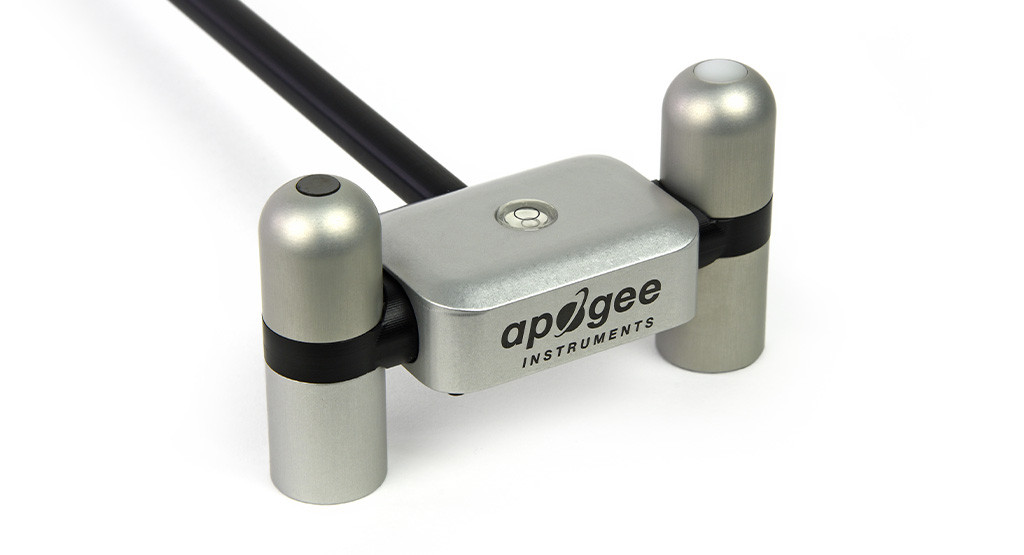

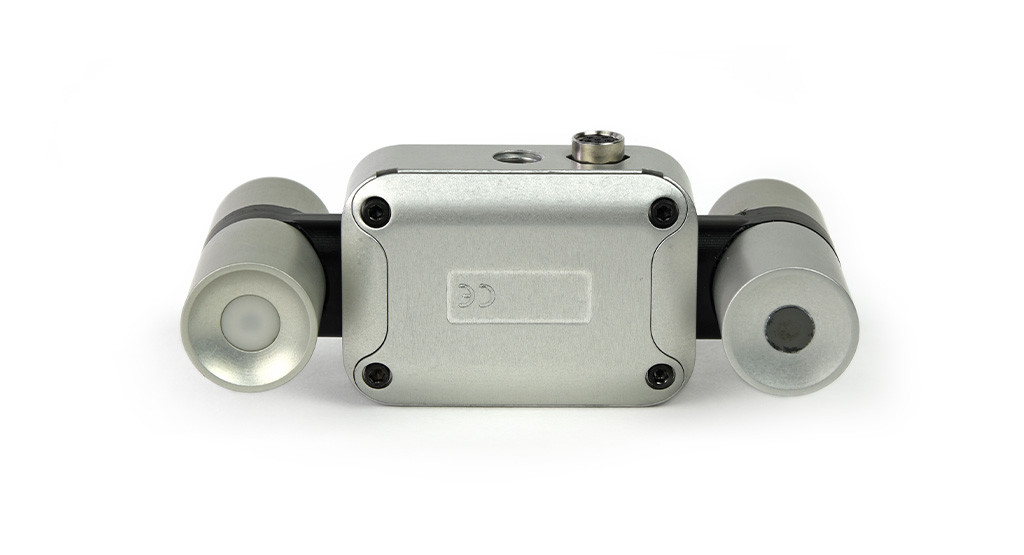

Apogee Instruments 的新型四分量凈輻射計可單獨測量凈輻射分量。該傳感器具有 Modbus RS-232 或 RS-485 輸出，無需使用多個模擬通道來測量凈輻射的各個分量。凈輻射計作為一個完整的包裝提供，包括凈輻射計、安裝桿、用于數據記錄器接口的尾纖電纜和手提箱。
Apogee 凈輻射計具有板載 A/D 轉換和 Modbus 輸出功能，無需多個模擬數據記錄器通道。
四分量凈輻射計一個向上看和向下看的總輻射表，以及一個向上看和向下看的總輻射表分別測量凈輻射的四個分量。
單獨加熱的輻射計每個輻射計都包括一個單獨的加熱器，通過很大限度地減少露水/霜對過濾器的影響來提高準確性。
結構緊湊、重量輕 重量輕、體積小，便于安裝。
| 輸入電壓范圍 | 5.5 至 24 V DC（加熱器經過優化以在 12 V DC 下運行） |
| 輸出 | RS-232 或 RS-485 |
| 電流消耗（12 V 直流電源電壓） | 加熱器開啟：72 mA；加熱器關閉：13.5 毫安 |
| 響應時間 | 將所有檢測器信號數字化需要 750 毫秒 |
| 加熱器（傳感器單獨加熱） | 12 V DC 時的 62 mA 電流消耗和 740 mW 功率要求 |
| 操作環境 | -50 至 80 攝氏度；0 至 100 % 相對濕度 |

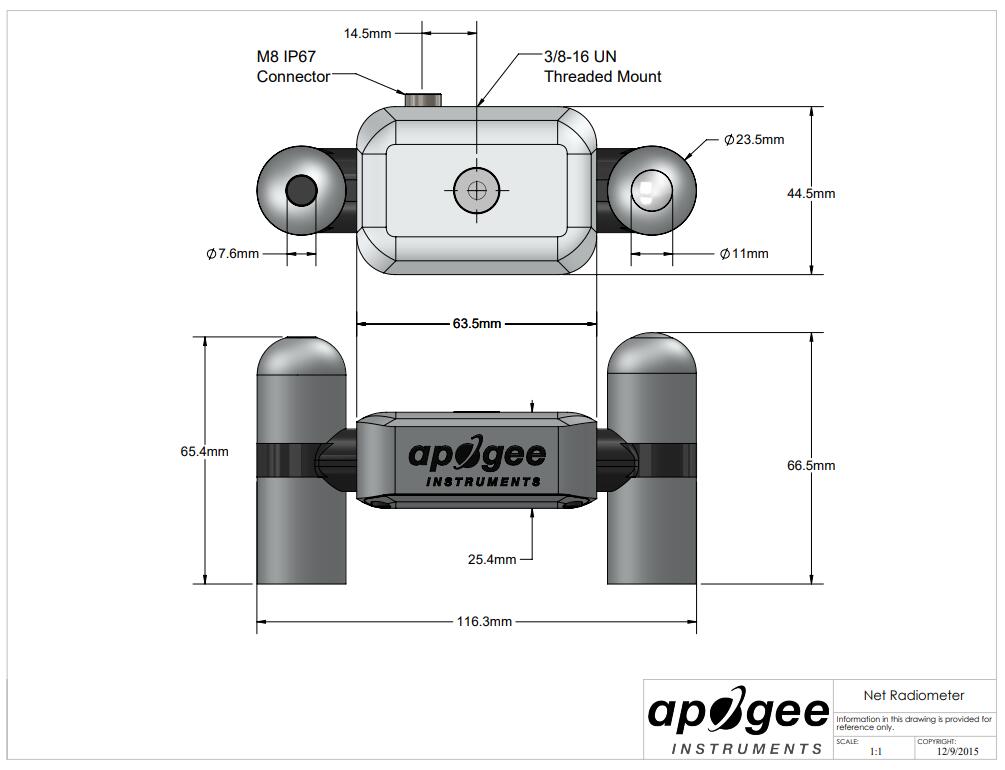

| 維度 | 長 116 毫米，寬 45 毫米，高 66 毫米 |
| 大量的 | 320 g（含安裝桿和 5 m 導線） |
| 電纜 | M8 連接器（IP68 等級）連接到傳感器外殼，5 m 四芯屏蔽雙絞線，采用山都平橡膠護套，帶尾纖引線 |
| 制造的 | 美國制造 |
| 高溫計 | 規格 |
| 高溫計靈敏度 | 0.12 mV/W mˉ2（因傳感器而異，列出的典型值） |
| 高溫計校準系數（靈敏度的倒數） | 8.5 W mˉ2（因傳感器而異，列出的典型值） |
| 高溫計校準不確定度 | ± 5 % |
| 高溫計輸出范圍 | -24 至 24 毫伏 |
| 高溫計測量范圍 | -200 至 200 W mˉ2（凈長波輻照度） |
| 高溫計測量重復性 | 小于 1% |
| 高溫計長期漂移 | 每年靈敏度變化小于 2% |
| 高溫計非線性 | 小于 1% |
| 高溫計探測器響應時間 | 小于 0.5 秒 |
| 高溫計視野 | 150? |
| 高溫計光譜范圍 | 5 至 30 微米 |
| 高溫計溫度響應 | 從 -15 到 45 C 小于 5 % |
| 高溫計窗口加熱偏移 | 小于 10 W mˉ2 |
| 高溫計零偏移 B | 小于 5 W mˉ2 |
| 高溫計傾斜誤差 | 小于 0.5% |
| 每日總輻射表的不確定度 | ± 5 % |
| 高溫計溫度傳感器 | 30 kΩ 熱敏電阻，25 C 時的 ± 1 C 容差 |
| 熱敏電阻的高溫計輸出 | 0 至 2500 mV（典型值，也可使用其他電壓） |
| 熱敏電阻的高溫計輸入電壓要求 | 2500 mV 激勵（典型值，可以使用其他電壓） |
| 總輻射表 | 規格 |
| 總輻射表靈敏度 | 0.045 mV 每 W mˉ2（向上看）；0.035 mV/W mˉ2（向下看），（因傳感器而異，列出了典型值） |
| 日射強度計校準系數（靈敏度的倒數） | 22 W mˉ2 每 mV（向上看）；28.5 W mˉ2 每 mV（向下看） |
| 總輻射表校準不確定度 | 在 1000 W mˉ2 時小于 3 % |
| 總輻射表輸出范圍 | 0 至 90 mV（向上看）；0 至 70 mV（向下看） |
| 總輻射表測量范圍 | 0 至 2000 W mˉ2（凈短波輻照度） |
| 總輻射表測量重復性 | 小于 1% |
| 總輻射表長期漂移 | 每年少于 2% |
| 總輻射表非線性 | 小于 1% |
| 日射強度計探測器響應時間 | 0.5秒 |
| 總輻射表視野 | 180?（向上看）；150?（向下看） |
| 總輻射表光譜范圍 | 385 nm 至 2105 nm（仰視）；295 nm 至 2685 nm（下視） |
| 總輻射表定向（余弦）響應 | 在 80? 太陽天頂（向上看）時小于 30 W mˉ2；0 到 60? 之間的角度小于 20%（向下看） |
| 總輻射表溫度響應 | 從 -15 到 45 C 小于 5 % |
| 總輻射表零偏移 A | 小于 5 W mˉ2；小于 10 W mˉ2（加熱） |
| 總輻射表零偏移 B | 小于 5 W mˉ2 |
| 每日總輻射表的不確定性 | 小于 5% |
