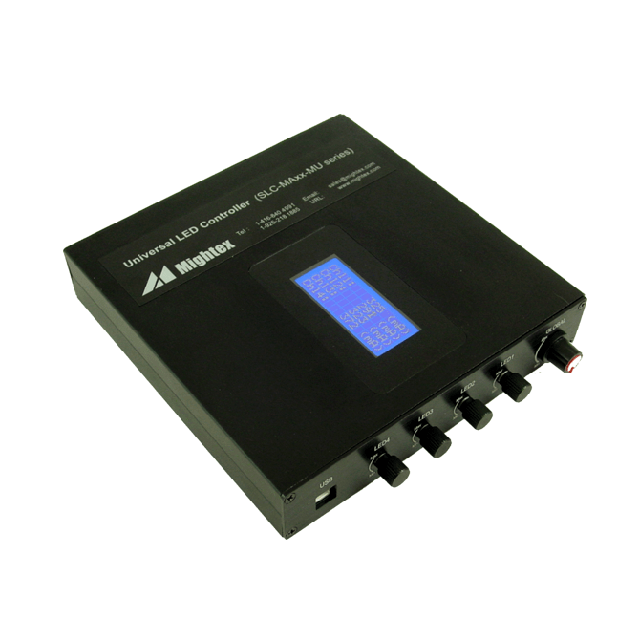

SLC-MA04-MU 四通道雙模式（手動/軟件）LED控制器描述：

數據表

Mightex的四通道SLC/MU系列通用LED控制器旨在驅動廣泛的LED光源，它們?yōu)橛脩?hù)提供了手動和通過軟件獨立操作每個LED通道的靈活性。此外，LED既可以在連續波（CW）模式下驅動，也可以在選通模式下驅動。該軟件配有用戶友好的GUI，無需編寫任何代碼即可驅動LED。此外，還提供了一個功能齊全的SDK，供用戶編寫自己的軟件，并將LED控制器集成到自己的系統中。

1.手動控制：四個通道中的每一個都可以使用旋鈕在CW模式下手動操作，每個旋鈕獨立操作以控制特定通道的輸出電流。LED 控制器還具有第五個旋鈕（即“全局”旋鈕），使人們能夠同時以相同的步長調節所有通道的輸出電流。因此，可以首先使用四個（小）旋鈕獨立設置 LED 通道的強度，然后可以使用“全局”旋鈕同時增加/減少所有通道的設置強度。
為了防止因“過驅動/過熱”而損壞 LED，可以通過 LED 控制器隨附的軟件單獨設置每個 LED 通道的最大輸出電流，以匹配連接到該通道的 LED 的額定電流。

2.軟件控制：LED控制器也可以通過設備隨附的基于Windows的應用軟件進行操作。在軟件控制模式下，每個通道都可以由軟件單獨配置為在以下三種模式之一下運行：
a. 禁用模式：通道被禁用，其輸出完全關閉。
b. 正常模式（或連續波模式）：輸出電流是恒定的，可以通過USB接口在0mA至1,200mA范圍內調節（使用軟件）。
c. 頻閃模式： 脈沖寬度調制（或PWM）周期性頻閃模式從通道輸出，可由軟件觸發激活。頻閃模式可以無限期地持續或持續預設的周期數，具體取決于軟件設置。PWM選通的最大頻率為500Hz。
LED 控制器還具有用于控制冷卻風扇的直流輸出，通常用于冷卻大功率 LED。LED 控制器的軟件允許通過指定的可變 PWM 信號輸出來控制冷卻風扇的速度。

特征

軟件/手動控制

電流監控顯示

通用驅動器 - 適用于任何 LED

帶有GUI的用戶友好型應用軟件

能夠驅動可變負載

SDK

高達1200mA的輸出電流

高精度，電流分辨率為1mA

應用

機器視覺

顯示

半導體設備

測試儀器

顯微術

醫療器械

性能規格

*注：如果通道輸出電壓為Vd，輸出電流為Id，則它們必須同時滿足：（1）Vd<=Vmax；（2） Id<=Imax；以及（3）Vd*Id＜＝Pmax。PWM方波的每個周期包括接通時間和斷開時間（即兩個步驟）。每個步驟的最小值為1000μs，最小增量為100μs。
