OE-200系列 可變增益光接收器 - 快速光功率計-特征

1. 從 10³到 10¹¹ V/W的可調轉換增益

2. 工作范圍從 fW 到 mW

3. 光譜范圍從 190 到 1700 nm

4. 最低噪聲等效功率（NEP）為6fW/√Hz

5. 帶寬高達 500 kHz

6. 上升時間低至 700 ns

7. 光纖或自由空間輸入

8. 所有光纖型號的校準

9. 手動和遙控

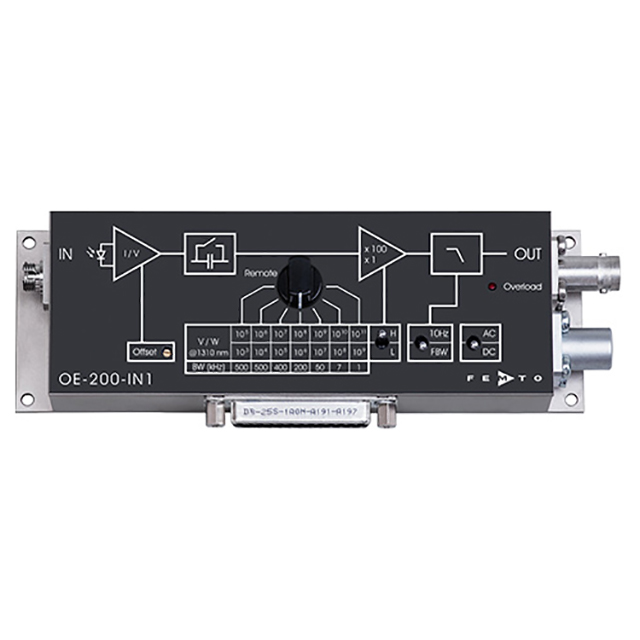

OE-200 系列可變增益光接收器專為需要快速、精確測量小光信號的各種應用而設計。通過將低噪聲跨阻放大器與硅或 InGaAs 光電二極管相結合，可以覆蓋從 190 nm 到 1700 nm 的寬波長范圍。集成放大器提供從 10³到 10¹¹的可調增益V/W，因此允許在從 ca 的寬動態范圍內進行測量。100 fW 至 2 mW 光輸入功率。其高靈敏度是通過低噪聲設計實現的，噪聲等效功率 (NEP) 低為 6 fW/√Hz。許多附加功能，如可切換信號濾波器、偏移調整以及通過 PC 進行手動和光隔離遠程控制的能力，使 OE-200 成為同類產品中通用的光接收器。

除了高靈敏度外，OE-200 還提供快速信號響應。憑借其 500 kHz 的大帶寬，它非常適合信號上升時間低至 700 ns 的時間分辨測量。工業過程控制、自動測量系統和快速光電控制回路只是可以從 OE-200 實現的快速光學前端獲益的眾多應用中的一小部分。

OE-200 的高精度和低漂移確保即使在高增益設置下也能進行可重復和一致的測量。所有帶有光纖輸入的型號都帶有光學校準，以獲得可靠和準確的結果。因此，OE-200 也可用作精確快速的功率計，具有高達 500 kHz 的高帶寬和高達 100 dB 的寬動態范圍。

自由空間輸入設計為帶螺紋耦合環的 1.035"-40 螺紋法蘭 (FST) 或無螺紋的 25 mm 圓形法蘭 (FS)。這兩種類型都與來自不同制造商的光學配件廣泛兼容，例如透鏡、管、籠式系統、光學適配器等。

只需擰上 PRA 系列的光纖適配器，即可將 FST 自由空間輸入輕松轉換為光纖連接（FC、FSMA）。

相對大面積的檢測器有助于自由空間應用中的光學聚焦，并在使用可選的光纖適配器時確保高度穩定的耦合。對于檢測器面積小于直徑0.4 mm 的型號，建議僅在有限范圍內使用光纖適配器，因為可能會發生耦合損耗和不穩定。如果重點是高精度光纖測量，使用固定光纖輸入的 FC 模型通常會得到好的結果。

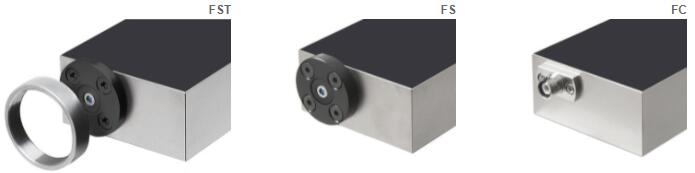

圖1：帶 1.035"-40 外螺紋的 FST 輸入法蘭和帶內螺紋的耦合環；圖2：帶 25 mm 圓形法蘭的 FS 輸入；圖3：帶持久/固定 PC/APC 耦合的 FC 輸入。

所有 OE-200 光電接收器均配備 UNC 8-32 和 M4 螺紋孔，因此可以方便、穩定地集成到標準桿架上的光學系統中?？蛇x的轉接板 PRA-PAP 開辟了更多的安裝選項。

以下特性適用于所有型號：

偏移量可通過微調電位器或外部控制電壓調節。LED 過載指示。輸出短路保護。通過 3 針 Lemo ®插座供電。配套連接器隨設備提供?？蛇x電源 PS-15 可用。如需更多信息，請查看數據表或聯系 FEMTO。
