LCA-S-400K 400 KHZ 光接收器系列

更新時間:2025-03-13

瀏覽量:1916

品牌：FEMTO
型號：LCA-S-400K
描述：通過將光電二極管與久經考驗的FEMTO LCA 電流放大器技術相結合，我們設計了新型光接收器系列。LCA-S-400K 可配備大面積 Si 或 InGaAs 光電二極管，光譜范圍分別為 320 至 1...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

LCA-S-400K 400 KHZ 光接收器系列-特征

Si-PIN 和 InGaAs-PIN 光電二極管
波長范圍從 320 到 1700 nm
帶寬從 DC 到 400 kHz
互阻增益 10⁷ V/A
最小NEP 75 fW/√Hz

一個新的光接收器家族

通過將光電二極管與久經考驗的 FEMTO LCA 電流放大器技術相結合，我們設計了新型光接收器系列。LCA-S-400K 可配備大面積 Si 或 InGaAs 光電二極管，光譜范圍分別為 320 至 1060 nm 和 900 至 1700 nm。放大器互阻為 10⁷ V/A，InGaAs 模型在 1550 nm 時的最大轉換增益為 9.5 x 10⁶ V/W。

由于跨阻放大器的噪聲非常低， NEP可小刀到僅為 75 fW/√Hz。這有助于檢測 100 pW 范圍內的光信號，而無需采取平均或類似措施等額外措施，所有這些都具有 400 kHz 的帶寬。

兼容光學平臺（自由空間）和光纖

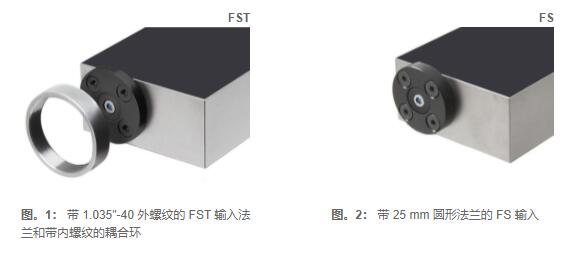

自由空間輸入設計為帶螺紋耦合環的 1.035"-40 螺紋法蘭 (FST) 或無螺紋的 25 mm 圓形法蘭 (FS)。這兩種類型都與來自不同制造商的光學配件廣泛兼容，例如透鏡、管、籠式系統、光學適配器等。只需擰上 PRA 系列的光纖適配器，即可將 FST 自由空間輸入輕松轉換為光纖連接（FC、FSMA）。相對大面積的檢測器有助于自由空間應用中的光學聚焦，并在使用可選的光纖適配器時確保高度穩定的耦合。

所有 LCA-S 光電接收器均配備 UNC 8-32 和 M4 螺紋孔，因此可以方便、穩定地集成到標準桿架上的光學系統中。可選的轉接板 PRA-PAP 開辟了更多的安裝選項。

應用

光譜學
通用光電測量
用于示波器、A/D 轉換器和鎖定放大器的光學前端

型號	LCA-S-400K-SI-FST LCA-S-400K-SI-FS	LCA-S-400K-IN-FST LCA-S-400K-IN-FS
光電二極管	3.0 mm ? Si-PIN	0.5 mm ? InGaAs-PIN
光譜范圍	320 - 1060 納米	900 – 1700 納米
帶寬 (?3 dB)	直流 – 400 kHz	直流 – 400 kHz
上升/下降時間 (10 % - 90 %)	900 納秒	1 微秒
跨阻增益	1 x 10⁷V/A	1 x 10⁷V/A
最大轉換增益	5.9 x 10⁶ V/W（@ 920 納米)	9.5 x 10⁶ V/W（@ 1550 納米）
最小NEP（@ 10 kHz）	120 fW/√Hz（@ 920 納米）	75 fW/√Hz（@ 1550 納米）
數據表	735KB	738KB
