FWPR-20飛瓦級光接收器系列-特征

1. 低噪聲 – NEP 0.7 fW/√Hz

2. 包括增益高達 10¹² V/A 的跨阻放大器

3. 波長范圍從 320 nm 到 1700 nm

FWPR-20 系列光接收器將低噪聲 Si 或 InGaAs PIN 光電二極管與專門設計的跨阻放大器相結合，具有高達 10¹² V/A的高增益和低噪聲。由于其 0.7 fW/√Hz 的極低 NEP，這種獨特的組合產生了具有飛瓦靈敏度的光接收器?？梢灾苯訖z測低至約 50 fW 的光功率。結合可選的 FEMTO 鎖相放大器，甚至可以檢測亞飛瓦范圍內的功率水平。

由于具有很高的靈敏度，F(xiàn)EMTO FWPR-20 系列光接收器可以在許多應用中替代 APD、PMT 和冷卻鍺光電二極管。不需要昂貴的高壓電源或冷卻。

FWPR-20-SI 在可見光和近紅外波段提供類似于基于 APD 的單光子計數模塊的高量子效率。在時序要求不嚴格的應用中，例如，當光子計數器的信號被積分 10 毫秒或更長時間時，F(xiàn)WPR-20-SI 光接收器以一小部分成本實現了可比的信噪比。

對于 NIR 光譜，InGaAs 型號 FWPR-20-IN 取得的結果與基于帶外部放大器的液氮冷卻鍺檢測器的更加昂貴和復雜的系統類似。由于已經集成了低噪聲、高增益放大器，可以在 FWPR-20 Femtowatt 光接收器的輸出端直接獲得伏特范圍內的信號。

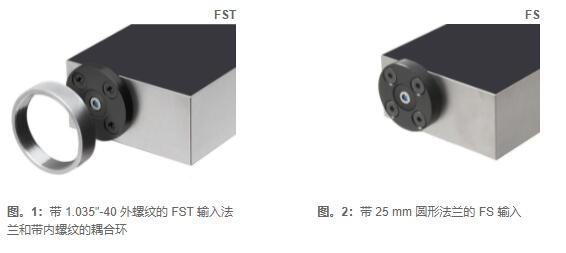

自由空間輸入設計為帶螺紋耦合環的 1.035"-40 螺紋法蘭 (FST) 或無螺紋的 25 mm 圓形法蘭 (FS)。這兩種類型都與來自不同制造商的光學配件廣泛兼容，例如透鏡、管、籠式系統、光學適配器等。

只需擰上 PRA 系列的光纖適配器，即可將 FST 自由空間輸入輕松轉換為光纖連接（FC、FSMA）。

相對大面積的檢測器有助于自由空間應用中的光學聚焦，并在使用可選的光纖適配器時確保高度穩定的耦合。

所有 FWPR 光電接收器均配備 UNC 8-32 和 M4 螺紋孔，因此可以方便、穩定地集成到標準桿架上的光學系統中?？蛇x的轉接板 PRA-PAP 開辟了更多的安裝選項。

最大輸出電壓 ±10 V（@ 100 kΩ 負載）。偏移量可通過電位器調節。輸出短路保護。帶螺紋的 M4 和 8-32 安裝孔，用于標準安裝柱。通過 3 針 Lemo ®插座供電 ±15 V。配套連接器隨設備提供?？蛇x電源 PS-15 可用。如需更多信息，請查看數據表或聯系 FEMTO。
