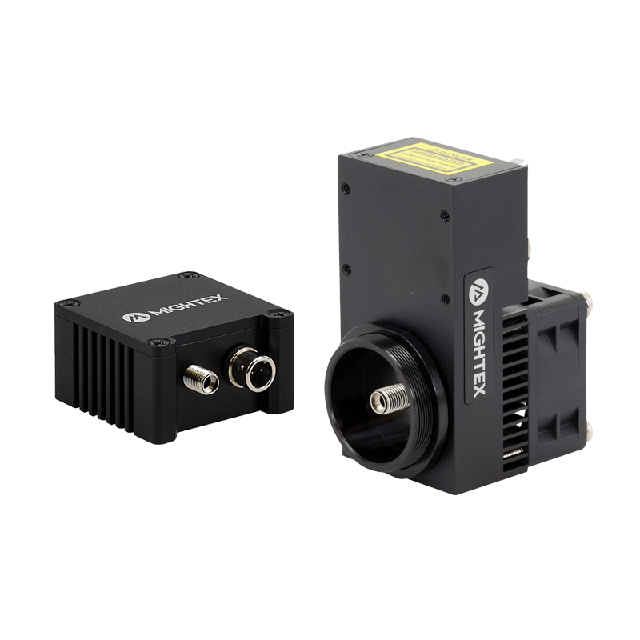

加拿大Mightex 高功率光纖耦合 LED 光源（UV、VIS 和 NIR）

更新時間:2025-03-13

瀏覽量:3211

品牌：加拿大Mightex
型號： FCS 系列
描述：Mightex FCS 系列光纖耦合 LED 光源采用高功率 LED 技術和耦合光學器件，以實現光輸出功率。光輸出通過標準 SMA 光纖適配器端口耦合到光纖中（SMA 光纖跳線單獨出售）。FCS 系列...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

加拿大Mightex 高功率光纖耦合 LED 光源（UV、VIS 和 NIR）描述：

Mightex FCS 系列光纖耦合 LED 光源采用高功率 LED 技術和耦合光學器件，以實現光輸出功率。光輸出通過標準 SMA 光纖適配器端口耦合到光纖中（SMA 光纖跳線單獨出售）。FCS 系列還具有用于安全連接的鎖定電氣連接器。FCS 系列設計為通用光源，適用于一般實驗室和 OEM 應用。一體式機加工外殼具有多個安裝孔。所有 Mightex LED 驅動器（如 SLC 系列或其他 LED 驅動器和電流源）都可用于驅動光源。

要驅動 FCS LED 光源，可以使用 Mightex 提供的各種 LED 控制器中的任何一種：

軟件控制的 LED 控制器

手動 LED 驅動器

重要提示：對于額定工作電流為 < 50mA 的深紫外 LED 光源，強烈建議使用以下 LED 控制器來驅動 LED：

軟件控制的 LED 控制器，型號# SLC-FA04-US;

手動 LED 驅動器，型號# SLA-0100-2

特征

高功率 UV/VIS/NIR/白光光纖耦合 LED

帶 SMA 連接器的可互換光纖

光路中沒有移動部件

適用于實驗室和 OEM 應用的多種安裝功能

可選 LED 控制器

緊湊的機加工金屬外殼，帶集成散熱器

鎖定電氣連接器

應用

顯微術

熒光

傳感器

半導體設備

檢測儀器

醫療器械

機器視覺

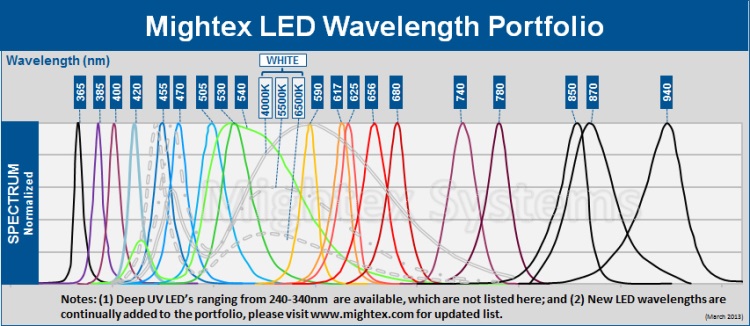

產品規格

Type-A FCS（被動冷卻，無冷卻風扇）

波長代碼	描述	波長(nm)	I_op (mA)	V_op (V)	典型輻射通量(mW)¹ (with a 400μm 0.22NA fiber)	典型輻射通量(mW) (with a 400μm 0.39NA fiber)
0000	Cool White	5,500K	1000	3.9	3.2	6.4
0001	Warm White	4,000K	1000	3.9	3.2	6.4
0002	Glacier White	6,500K	1000	3.6	3.2	6.4
0003	Warm White	3,000K	1000	2.8	2.8	5.6

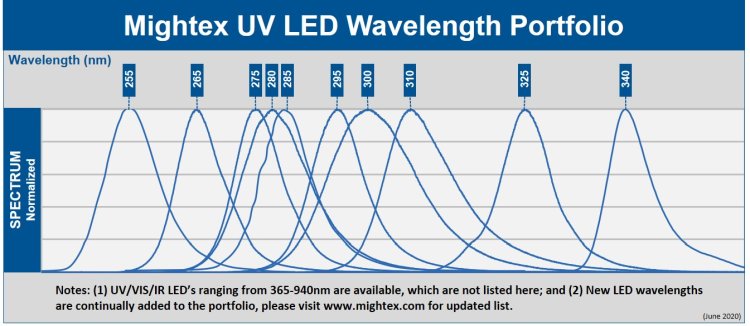

0265-001	Deep UV	265	350	6.3	400μW	N/A
0275-001	Deep UV	275	600	6	700μW	N/A
0280-002	Deep UV	280	800	6.5	600μW	N/A
0310-001	Deep UV	310	600	5.8	540μW	N/A
0325-002	Deep UV	325	600	4.7	350μW	N/A
0340-002	Deep UV	340	350	4.3	0.6	1.1
0365-001	UV 365nm	365	1000	3.65	4.3	8.6
0380	UV 380nm	380	1000	3.2	2.8	5.6
0385-001	UV 385nm	385	1000	3.65	5.8	11.6
0395	UV 395nm	395	1000	3.1	6.2	12.4
0400-002	UV 400nm, 3W	400	1000	3.1	6.1	12.2
0405	UV 405nm	405	1000	3	7.5	15
0410	410nm	410	1000	3	7.3	14.6
0415	415nm	415	1000	3	7.2	14.4
0430	430nm	430	500	3.8	2.9	5.8
0455	455nm	455	1000	3.0	18	36
0470	470nm	470	1000	3.2	7	14
0471	471nm	471	350	3	2.1	4.2
0490	490nm	490	350	3.5	3.2	6.4
0505	505nm	505	1000	3.9	3.5	7
0530	530nm	530	1000	2.85	7	14
0560	560nm broadband	560	700	2.9	5.5	11
0590	590nm	590	1000	3.2	1.2	2.4
0617-001	617nm, 2W	617	700	2.3	6.5	13
0625	625nm	625	1000	3	6.5	13
0656	656nm	656	1000	3.1	6.5	13
0680	680nm	680	600	2.7	1.4	2.8
0700	700nm	700	500	2.1	0.6	1.2
0720	720nm	720	600	2.2	0.9	1.8
0740	740nm	740	1000	2.9	3.6	7.2
0780	NIR 780nm	780	800	2.5	2.2	4.4
0810	NIR 810nm	810	800	2.2	1.5	3
0850-001	NIR 850nm, 3W	850	1000	3	6	12
0870	NIR 870nm	870	700	1.9	1.4	2.8
0910	NIR 910nm	910	1000	1.9	1.5	3
0940	NIR 940nm	940	1000	2.4	4	8

1. 由于制造工藝和操作參數（如溫度和電流）的變化，任何給定 LED 的實際輸出可能會有所不同。規范旨在用作指導原則。

Type-B FCS（帶散熱風扇）

波長代碼	描述	Peak Wavelength (nm)	I_op (mA)	V_op (V)	典型輻射通量(mW)¹ (with a 400μm 0.22NA fiber)	典型輻射通量(mW) (with a 400μm 0.39NA fiber)
0470-101	Blue	470	3000	4.6	19	38
0530-100	Green	530	2400	4.9	8	15
0540-100	Broadband Green	540	3000	4.6	10	20
0625-100	Red	625	2400	2.9	9	18

1. 由于制造工藝和操作參數（如溫度和電流）的變化，任何給定 LED 的實際輸出可能會有所不同。規范旨在用作指導原則。

Type-H 高功率 FCS（帶散熱風扇）

波長代碼	描述	Peak Wavelength (nm)	I_op (A)	V_op (V)	典型輻射通量(mW)¹ (with a 1000μm 0.22NA fiber)	典型輻射通量(mW) (with a 1000μm 0.39NA fiber)
0365-201	UV	365	18	4.2	200	140
0405-201	UV	405	18	3.6	170	220
0415-200	Blue-Violet 415nm, 65W	415	18	3.6	275	350
0470-200	Blue, 50W	470	13	3.8	180	280
0470-201	Blue, 60W	470	18	3.4	220	330
0470-202	Blue, 90W	470	27	3.4	260	390
0525-200	Green, 60W	525	13	4.6	100	160
0525-201	Green, 80W	525	18	4.4	120	190
0560-200	560 broadband, 70W	560	18	3.8	180	280
0625-200	Red, 38W	625	13	2.9	200	310
0625-201	Red, 42W	625	18	2.3	250	370
0730-200	NIR	730	18	5.9	110	170
0780-200	NIR	780	18	3.6	200	300
0850-200	NIR	850	18	3.75	220	340
6500-200	Glacier White, 30W	6500K	9	3.7	120	180
6500-201	Glacier White, 65W	6500K	18	3.7	190	280

1. 由于制造工藝和操作參數（如溫度和電流）的變化，任何給定 LED 的實際輸出可能會有所不同。規范旨在用作指導原則。

停產部件

波長代碼	描述	Wavelength (nm)	I_op (mA)	V_op (V)	典型輻射通量(mW)¹ (with a 400μm 0.22NA fiber)	典型輻射通量(mW) (with a 400μm 0.39NA fiber)
0240	Deep UV	240	25	10	10μW	18μW
0255	Deep UV	255	30	6.5	45μW	80μW
0260	Deep UV	260	30	6.5	45μW	80μW
0265	Deep UV	265	350	6.3	100μW	N/A
0275	Deep UV	275	30	6.2	90μW	160μW
0280-000	Deep UV	280	30	5.8	90μW	160μW
0280-001	Deep UV	280	500	5.8	400μW	N/A
0285	Deep UV	285	30	5.8	90μW	160μW
0285-001	Deep UV	285	500	5.8	450μW	N/A
0295	Deep UV	295	30	5.5	75μW	135μW
0295-001	Deep UV	295	600	5.8	500μW	N/A
0300	Deep UV	300	500	6	300μW	N/A
0310-000	Deep UV	310	30	5.5	90μW	160μW
0325-000	Deep UV	325	30	5	60μW	110μW
0325-001	Deep UV	325	350	5.4	220uW	440uW
0340-000	Deep UV	340	30	5	60μW	110μW
0340-001	Deep UV	340	500	4.3	0.6	1.1
0365-000	UV 365nm	365	500	3.8	5.8	11.6
0365-200	UV 365nm	365	12,000	4	60	180
0385-000	UV 385nm	385	500	3.8	5.8	11.6
0390	UV 390nm	390	1000	3.1	5.8	11.6
0400-000	UV 400nm, 1W	400	350	3.5	0.8	1.6
0400-001	UV 400nm, 4W	400	1000	4.1	3.5	7
0405-200	UV 405nm, 50W	405	13000	3.8	70	210
0420	420nm 2W	420	500	3.8	2.6	5.2
0420	420nm 3W	420	1000	3	7.2	14.4
0425	425nm	425	1000	3	6.7	13.4
0470-100	470nm	470	3000	4.6	11	21
0617-000	617nm, 3W	617	1000	3.9	6.5	13
0657	657nm	657	350	2.4	1	2
0850-000	850nm, 2W	850	1000	2.1	4	8
