SDI 2460 & 2466 加速度傳感器

更新時間:2025-03-13

瀏覽量:2343

品牌：SDI
型號：2460 & 2466
描述：SDI的2460和2466型低成本三軸MEMS直流加速度計是一種堅固的即插即用測量設備，在大多數零至中頻商業和工業應用中提供可靠的性能，尤其是在要求低噪聲和長期穩定性的情況下。2460包括一根3英尺的...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

SDI 2460 & 2466 加速度傳感器描述：

數據表

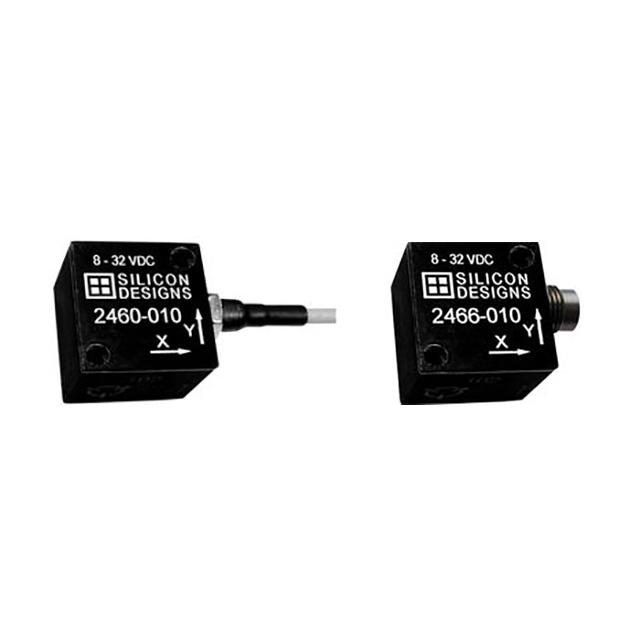

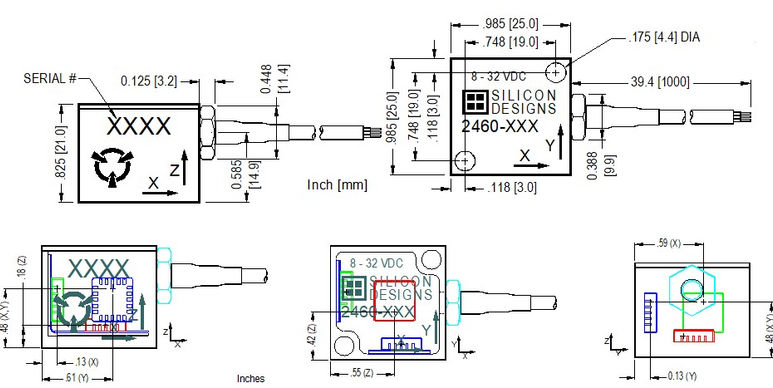

SDI 2460與2466型三軸MEMS直流加速度計采用經濟型設計，專為常規工業及商業場景中的低頻至中頻測量需求打造，尤其適用于對低噪聲干擾與長期數據一致性要求較高的環境。該系列產品搭載即裝即用設計，2460型號標配3英尺一體化線纜，而2466型號配置可擴展接口，支持用戶按需定制線纜長度與布線方式。

兩款設備均集成三個正交分布的低噪聲傳感單元，整體封裝于環氧樹脂強化處理的陽極氧化鋁防護殼內，具備優異的環境耐受性。內置電壓調節系統與自校準基準模塊，降低對外接電源精度的依賴性。獨特的溫度補償機制有效抑制環境溫變及局部溫差對測量精度的影響，確保數據輸出穩定性。

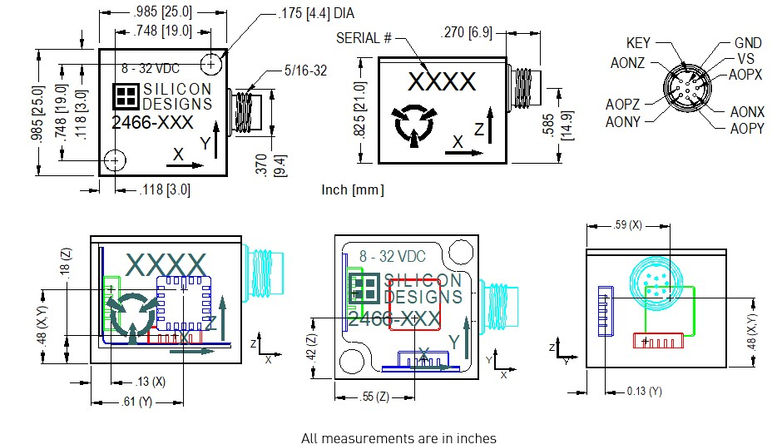

傳感器外殼表面清晰標注各軸向標識，定義正加速度方向為箭頭指示方位。模塊化封裝結構提供多樣化安裝方案，可通過配套螺釘、工業粘接劑或磁性基座實現快速固定。該系列產品憑借緊湊型結構與靈活部署特性，可適配復雜工業場景中的空間限制要求。

可用的 G-范圍
± 2 g
± 5 g
± 10 g
± 25 g
± 50 g
± 100 g
± 200 g
± 400 g

低噪聲：10μg/rootHz±2g滿量程版本的典型值

-55至+125°C工作溫度范圍

三個正交軸上的加速度和振動傳感

長期穩定性

靈活的+8至+32 VDC電源

±4V差分輸出或0.5V至4.5V單端輸出

對從零（DC）到2000+Hz的頻率作出響應

低阻抗輸出支持高達2000英尺的電纜

簡單八（8）線連接，可選擇集成電纜或連接器

堅固的陽極氧化鋁外殼

完全校準和系列化以實現可追溯性

零至中頻應用

g 量程	靈敏度，微分	頻率響應（典型值，3 dB）	頻率響應（最小值，3 dB）	頻率響應（典型值，5%）	輸出噪聲，差分（RMS，典型值））	最大限度。機械沖擊（0.1 毫秒）
G	毫伏/克	赫茲	赫茲	赫茲	微克/（根赫茲）	g（峰值）
±2	2000	0 – 525	0 – 300	0 – 250	10	2000
±5	800	0 – 800	0 – 420	0 – 400	15	2000
±10	400	0 – 1100	0 – 660	0 – 700	23	5000
±25	160	0 – 1750	0 – 1050	0 – 1300	38	5000
±50	80	0 – 2100	0 – 1400	0 – 1600	60	5000
±100	40	0 – 3000	0 – 1700	0 – 1700	121	5000
±200	20	0 – 3600	0 – 2100	0 – 1900	243	5000
±400	10	0 – 4200	0 – 2400	0 – 2000	475	5000

操作

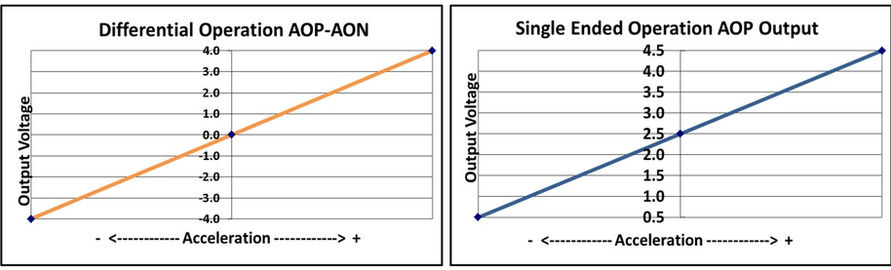

SDI 2460與2466型MEMS直流加速度計具備靈活的接口配置能力，既可通過AOP與AON差分信號對實現高精度測量，也兼容單端模式適應多樣化應用場景。該系列產品通過對稱差分電壓信號（AON和AOP）傳遞加速度信息，其信號以2.5V共模電壓為中心對稱分布。靜態條件下輸出差分電壓接近0V，當施加±滿量程加速度時，對應差分輸出將線性變化至±4V范圍（如示意圖所示）。值得注意的是，輸出比例系數不受+8V至+32V寬壓供電范圍影響，確保測量參數穩定性。

在差分模式受限的場合，可采用單端連接方案：將AOP與GND接入數據采集設備，同時斷開AON端口。需特別說明，此模式下信號傳輸路徑的抗干擾能力有所下降，信噪比相比全差分模式降低約50%。用戶可根據實際系統需求靈活選擇連接方式，平衡精度要求與布線復雜度。
