SDI 2240 & 2480 密封高性能加速度傳感器描述：

數據表

硅設計（SDI）的高性能2240和2480型號特種密封MEMS直流測試與測量加速度計模塊，專為應對大幅度或快速溫度變化以及在極端高溫或低溫條件下長時間運行的應用而設計，尤其適用于需要密封以保持穩定性能的零至中頻段應用環境。

這兩款型號內置一到三個正交安裝的SDI專有1522型加速度計LCC芯片，使其在-55°C至+125°C的寬溫范圍內具有出色的溫度穩定性，并顯著減少了偏置和比例因子隨溫度的變化，確保了良好的性能。每個加速度計都在氣候控制室內經過單獨測試、校準及驗證，以實現良好的溫度補償效果。

這些加速度計具備內置電壓調節器和內部電壓參考源，無需精密電源支持。它們還配備了集成放大器和低阻抗輸出，可以驅動長達2000英尺的電纜。此外，堅固且輕便的IP67級密封鈦外殼，加上達到IP61標準的專用連接器，不僅允許定制電纜長度并便于重新定位，而且當使用護套、套管或熱縮管密封時，連接器同樣能達到IP67防護等級。設備可通過螺絲固定、粘合劑或磁性安裝件輕松安裝。

每臺2240和2480都附帶一份初始校準報告，包含有關線性度、輸出特性、相位響應和頻率響應等詳盡測試信息。

零至中頻應用

操作

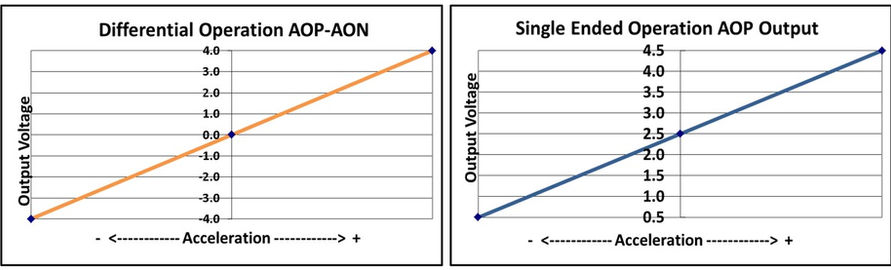

當SDI 2240和2480型MEMS直流加速度計通過AOP和AON輸出信號以差分配置接入儀器時可提供優異性能，同時亦支持單端模式以增加使用的靈活性。這些加速度計產生隨加速度改變的差分模擬輸出電壓對（AON和AOP），其信號圍繞大約2.5伏特的共模電壓變動。在零加速度情況下，差分輸出電壓接近0伏特；而在滿量程加速度下，則分別為±4伏特。值得注意的是，這種輸出比例因子不受8至32伏特供電電壓的影響。如果無法實施差分連接，建議采用單端模式，即僅將AOP與GND連接至儀器并斷開AON，但需注意這種方式會使得信噪比降至差分連接的一半。

性能-所有版本

對于所有型號：在沒有特別指定的情況下，默認的供電電壓(Vs)為+8至+32伏直流電，測試條件下的溫度(TC)設定為25攝氏度，并且處于差分模式。加速度測量范圍（量程）為±g，對應的輸出電壓范圍是8000毫伏。

注釋（1）：上述規格適用于2g到50g的加速度范圍；對于100g及以上的版本，已經過測試并確定其適用范圍為-65g至+65g。

重要提示：施加超過所列出的應力值可能會導致設備受到不可逆的損害。這里提供的數值僅作為最大應力限制，并不表示設備在這些極限條件下或超出這些條件時仍能正常工作。因此，在實際使用中應避免超出上述規定的應力水平，以確保設備的正常運行和安全性。

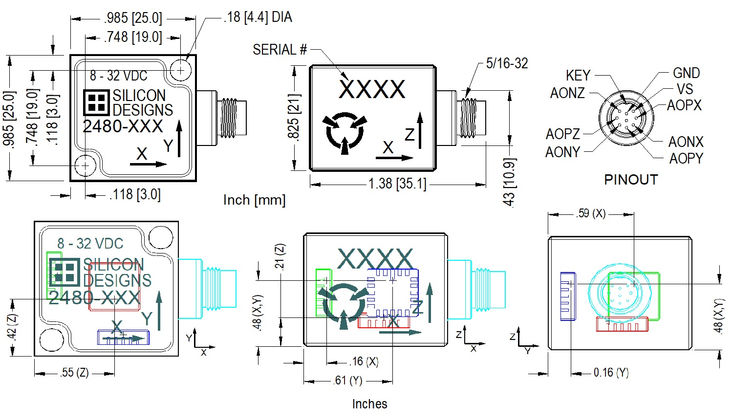

SDI 2240型

SDI 2480型
