10A-PPS 7Z07904激光測量傳感器

更新時間:2025-03-13

瀏覽量:2193

品牌：OPHIR
型號：10A-PPS
描述：BeamTrack 系列 10A-PPS 激光測量傳感器測量激光束的大小和位置以及功率和能量。它有一個 16 毫米的孔徑，可以測量光束尺寸到 5% 的精度和位置到 0.1 毫米的精度。它測量的功率范圍...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

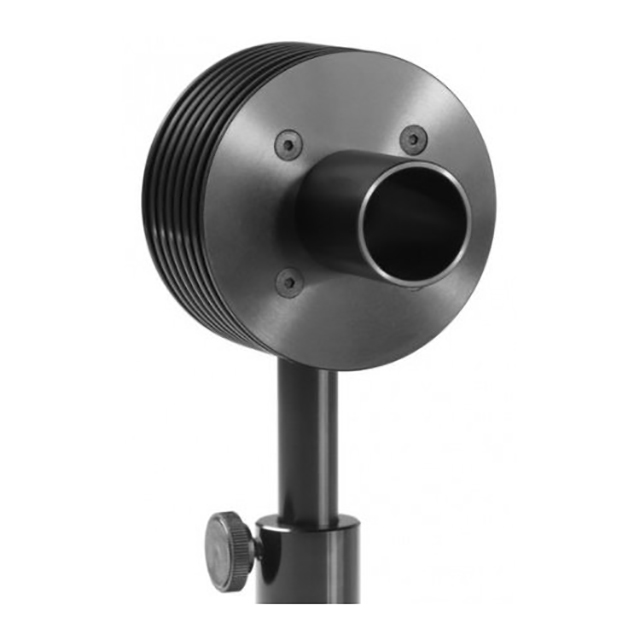

10A-PPS 激光測量傳感器概述：

BeamTrack 系列 10A-PPS 激光測量傳感器測量激光束的大小和位置以及功率和能量。它有一個 16 毫米的孔徑，可以測量光束尺寸到 5% 的精度和位置到 0.1 毫米的精度。它測量的功率范圍為 20mW 至 10W，能量范圍為 6mJ 至 2J。該傳感器配有一根 1.5m 電纜，可將其連接到電子盒，另一根 0.5m 電纜可將電子盒連接到儀表或 PC 接口。

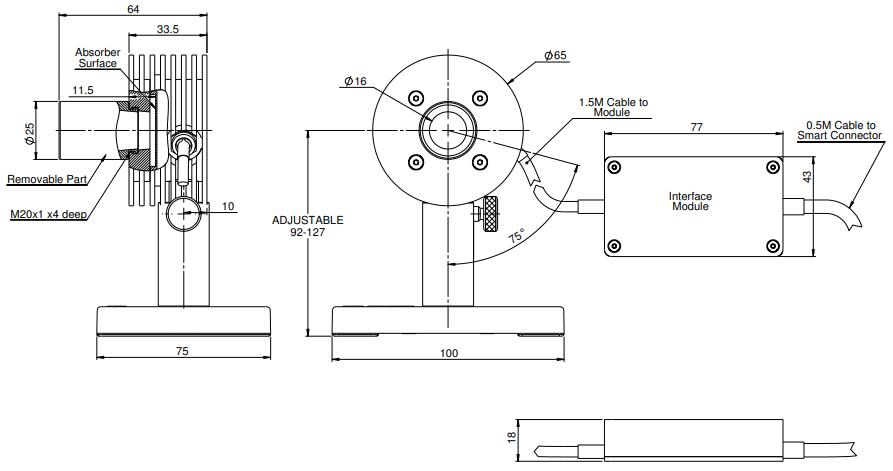

10A-PPS 傳感器圖紙：

主要參數：

吸收器類型	寬帶
光圈	?16mm
光譜范圍	0.19 - 20μm
功率范圍	20mW-10W
能量范圍	6mJ-2J
尺寸	?65 寬 x 34 深（毫米）
最大脈沖能量	2J
最大平均功率密度	28kW/cm2
響應時間	0.8 秒
最大能量密度（<100ns）	0.3焦耳/平方厘米
最大能量密度（2ms）	2焦耳/平方厘米
最大平均功率	10W

問題歸納：

在 PC 上將 BeamTrack 傳感器與 StarLab 一起使用時，可以使用 StarLab 記錄位置和尺寸數據嗎？采樣率是多少？

StarLab 可以記錄光束位置，Ophir 功率傳感器的功率測量值每秒記錄 15 次，當 BeamTrack 傳感器通過 Juno 連接到 StarLab 時，位置/尺寸測量值也會每秒記錄 15 次。當 BeamTrack 傳感器通過 Vega/Nova II 連接到 StarLab 時，位置/尺寸測量值每秒記錄一次。這是因為在 Vega / Nova II 中，對這些參數的采樣速度較慢。

可以使用 BeamTrack 傳感器測量脈沖激光的位置和大小嗎？

因為位置和大小與功率一起測量，所以如果激光以可以測量平均功率的速率發出脈沖，那么也可以測量位置和尺寸。

對于什么類型的激光點，可以使用 BeamTrack 傳感器測量位置和尺寸？

BeamTrack 傳感器可以測量任何光束形狀的位置，只有高斯 (TEM00) 光束的尺寸才能測量到指定精度，而對于其他激光模式，尺寸測量只是相對的。

必須僅將特定傳感器與訂購時使用的儀表一起使用嗎？

Ophir 儀表和傳感器是獨立校準的。每個儀表都具有與另一個儀表相同的靈敏度，誤差在百分之二左右。每個傳感器都獨立于特定儀表進行校準，其校準信息包含在 DB15 插頭中。當傳感器連接到儀表時，儀表會讀取并解釋此信息。由于傳感器的精度通常為 +/-3%，因此插入不同儀表可能產生的額外 0.2% 誤差可以忽略不計，因此使用哪種校準儀表與特定校準傳感器無關緊要。
